产品名称：YJF手动液压截止阀
产品型号：YJF
产品口径：DN10～DN50
产品压力：32.0MPa
产品材质：铸钢、不锈钢
产品口径：DN10～DN50
产品压力：32.0MPa
产品材质：铸钢、不锈钢
产品名称：手动液压截止阀 产品型号：YJF 公称通径：DN10～DN50结构形式：截止式公称压力：32.0MPa连接方式：内螺纹、法兰、板式适用温度：-29ºC～+180ºC驱动方

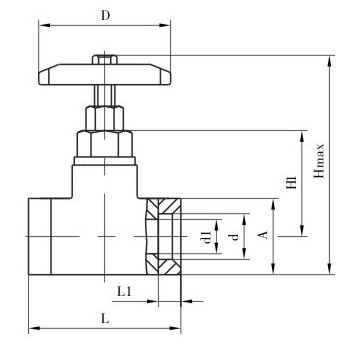

产品说明YJF手动液压截止阀专为液压系统设计制造的，其阀芯为液压平衡式，开启力小，密封可靠、体积小，本产品有管式、法兰式、板式等连接形式，广泛使用于液压系统管理，集成油路等。图形符号  型号说明  ① 产品代号：YJF高压截止阀 ② 连接形式：L-管式、F-法兰式、B-板式 ③ 公称通径：10、15、20、25、32、40、50mm ④ 压力等级：H-32MPa YJF-L内螺纹外形结构图 主要外形尺寸
YJF-F法兰式外形结构图 主要外形尺寸

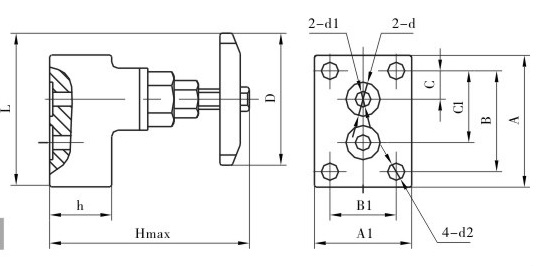

YJF-FB板式外形结构图 主要外形尺寸
|
