您现在的位置：首页 > 各类阀门选型 > 截止阀

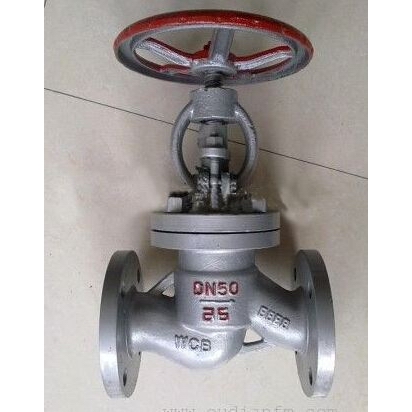

产品名称：J41N液化气截止阀

产品型号：J41N
产品口径：DN15～DN300
产品压力：2.5MPa～4.0MPa
产品材质：WCB、铸钢、碳钢、不锈钢

产品名称：液化气截止阀产品型号：J41N 公称通径：DN15～DN300结构形式：截止式公称压力：2.5MPa～4.0MPa连接方式：法兰适用温度：-29ºC～+570ºC驱动方

产品名称：	液化气截止阀	产品型号：	J41N
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	2.5MPa～4.0MPa	连接方式：	法兰
适用温度：	-29ºC～+570ºC	驱动方式：	手轮、伞齿轮
阀体材质：	WCB、铸钢、碳钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	天然气、液化气、气体	生产厂家：	浦首阀门

产品说明

J41N液化气截止阀采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。

主要零件

阀体	阀杆、阀瓣	密封面	填料
碳钢	不锈钢	不锈钢	聚四氟乙烯
		尼龙

性能规范

公称压力PN	JIS10K	JIS20K		MPa
公称压力PN	1.6	2.5	4.0
壳体试验压力PN	2.4	3.75	6.0
高压密封试验压力	1.76	2.75	4.4
适用介质	液化气、天然气等
适用温度	-40∽+80℃
法兰连接标准	JB/T 79-94

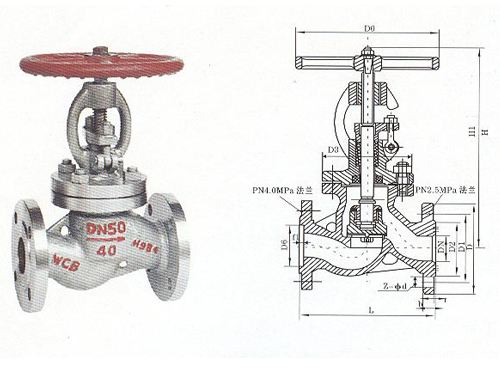

外形结构图

J41N液化气截止阀(图1)

主要外形尺寸

PN	DN	L	H	D	D1	D2	b	f	Z-φd	D0
	15	130	207	95	65	45	16	2	4-14	120
	20	150	217	105	75	55	16	2	4-14	140
	25	160	219	115	85	65	16	2	4-14	160
	32	190	280	135	100	78	18	2	4-18	180
2.5MPa	40	200	330	145	110	85	18	3	4-18	200
4.0MPa	50	230	350	160	125	100	20	3	4-18	240
10K	65	290	400	180	145	120	22	3	8-18	280
20K	80	310	430	195	160	135	22	3	8-18	320
	100	350	465	230	190	160	24	3	8-23	360
	125	400	502	270	220	188	28	3	8-25	400
	150	480	560	300	250	218	30	3	8-25	440
	200	600	580	360	310	278	34	4	12-25	480

声明：【J41N液化气截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J41N液化气截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
