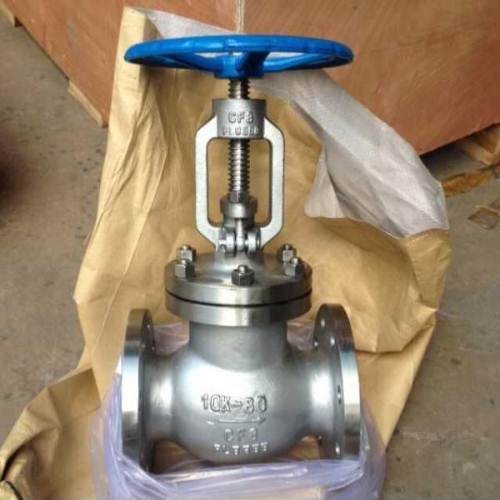

产品名称：J41W不锈钢日标截止阀

产品型号：
产品口径：DN15～DN200
产品压力：10K～20K～30K
产品材质：不锈钢304、316、316L

产品名称：不锈钢日标截止阀产品形号：J41W-10K-20K 公称通径：DN15～DN200结构形式：截止式公称压力：10K～20K～30K连接方式：法兰适用温度：-29ºC～+550&o

产品名称：	不锈钢日标截止阀	产品形号：	J41W-10K-20K
公称通径：	DN15～DN200	结构形式：	截止式
公称压力：	10K～20K～30K	连接方式：	法兰
适用温度：	-29ºC～+550ºC	驱动方式：	手动、蜗轮、气动、电动
阀体材质：	不锈钢304、316、316L	标准：	国标GB、日标JIS、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、液体	生产厂家：	浦首阀门

产品说明

J41W不锈钢日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

设计标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验—检验
JIS B2071 B2081	JIS B2002	JIS B2212 B2214	JIS B2071 B2081	JISB2003

性能规范

阀体材料	SCPH2-11	SCPH-32	SCS13A	SCS19A	SCS14A	SCS16A	SCPL1
适用温度	≤425	≤540	≤275	≤200	≤275	≤200	-45-150
适用介质	水、蒸汽、油品		硝酸类		醋酸类	氨气液氨

主要零件材料

零件名称	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
阀体/阀盖	CF8	CF3	CF8M	CF3M	WCB
阀瓣	F304	F304L	F316	F316L	1Cr13
阀瓣盖	304	304L	316	316L	1Cr13
阀杆	F304	F304L	F316	F316L	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨+304
压盖	CF8	CF3	CF8M	CF3M	WCB
填料压环	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45

外形结构图

J41W不锈钢日标截止阀(图1)

主要连接尺寸10K

型号	规格（mm）		尺寸（mm）
型号	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY	1/2″	15	108	95	70	52	12	4-Φ15	200	100
	3/4″	20	117	100	75	58	14	4-Φ15	205	120
	1″	25	127	125	90	70	14	4-Φ19	230	140
	11/4″	32	140	135	100	80	16	4-Φ19	240	140
	11/2″	40	165	140	105	85	16	4-Φ19	270	160
	2″	50	203	155	120	100	16	4-Φ19	300	200
	21/2″	65	216	175	140	120	18	4-Φ19	340	220
	3″	80	241	185	150	130	18	8-Φ19	360	240
	4″	100	292	210	175	155	18	8-Φ19	420	280
	5″	125	356	250	210	185	20	8-Φ23	460	350
	6″	150	406	280	240	215	22	8-Φ23	500	400
	8″	200	495	330	290	265	22	12-Φ23	590	450
	10″	250	622	400	355	325	24	12-Φ25	710	500
	12″	300	698	445	400	370	24	16-Φ25	810	550
	14″	350	787	490	445	415	26	16-Φ25	880	600
	16″	400	914	560	510	475	28	16-Φ27	940	650

主要连接尺寸20K

型号	规格（mm）		尺寸（mm）
型号	inch	DN	L	D	D1	D2	b	z- Φ d	H	D0
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K	1/2″	15	152	95	70	52	14	4- Φ15	220	120
	3/4″	20	178	100	75	58	16	4- Φ15	230	120
	1″	25	203	125	90	70	16	4- Φ19	260	140
	11/4″	32	216	135	100	80	18	4- Φ19	280	140
	11/2″	40	229	140	105	85	18	4- Φ19	300	200
	2″	50	267	155	120	100	22	8- Φ19	330	240
	21/2″	65	292	175	140	120	24	8- Φ19	360	240
	3″	80	318	200	160	135	26	8- Φ23	400	280
	4″	100	356	225	185	160	28	8- Φ23	450	320
	5″	125	400	270	225	195	30	8- Φ25	500	400
	6″	150	444	305	260	230	32	12-Φ25	540	450
	8″	200	559	350	305	275	34	12-Φ25	670	500
	10″	250	622	430	380	345	38	12-Φ27	770	550
	12″	300	711	480	430	395	40	16-Φ27	855	600
	14″	350	762	540	480	440	44	16-Φ33	920	650
	16″	400	864	605	540	495	46	16-Φ33	970	700

声明：【J41W不锈钢日标截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J41W不锈钢日标截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
