产品名称：	高压球芯截止阀	产品型号：	QJH
公称通径：	DN6～DN80	结构形式：	截止式
公称压力：	31.5MPa～50.0MPa	连接方式：	板式、法兰式、内螺纹、外螺纹
适用温度：	-29ºC～+80ºC	驱动方式：	手轮
阀体材质：	碳钢、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	浦首阀门

产品说明

QJH高压球芯截止阀是我公司引进德国先进技术工艺，主要用于液压管路中控制油液的流通和截止，采用球心结构具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。 适用介质:液压油、水一乙二醇、其它混合液体。
图形符号

型号说明

① 系列代号Series Code：QJH系列球心截止阀
② 压力等级Pressure Grade：H-32MPa
③ 公称通径Nominal Path：6、10、15、20、25、32、40、50、65、80mm
④ 连接形式Joint Model：B-板式、F-法兰式、NL-内螺纹连接、WL-外螺纹连接

板式高压球芯截止阀



型号	A	B	C	L1	L2	L3	L4	L5	L6	H	N	d1	d2
QJH-10B	80	54	42	60	45	11	13	105	33	38	62	Ф8.5	Ф9
QJH-15B	92	58	44	56	52	6	18	147	39	42	77	Ф8.5	Ф14
QJH-20B	108	70	52	70	60	8.5	21.5	185	45	50	90	Ф11	Ф18
QJH-25B	125	75	60	80	72	11	20	185	54.5	55	99	Ф11	Ф24
QJH-32B	152	98	71	120	90	19	16	240	69.5	75	111	Ф13	Ф30
QJH-40B	185	120	93	150	110	23	20	240	80	90	129	Ф17	Ф38

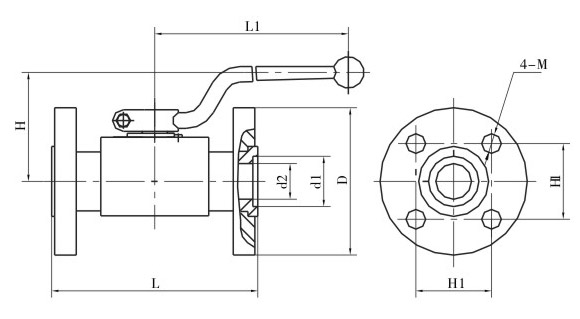

法兰式高压球芯截止阀



型号	L	L1	H	H1	D	d1	d2	M
QJH-10F	103	105	44	36	Ф68	Ф22	Ф10	M10
QJH-15F	113	147	46	40	Ф75	Ф24	Ф15	M10
QJH-20F	117	185	48	42	Ф78	Ф30	Ф20	M10
QJH-25F	133	185	56	56	Ф100	Ф35	Ф23	M12
QJH-32F	145	240	63	62	Ф110	Ф45	Ф32	M12
QJH-40F	175	240	74	73	Ф130	Ф50	Ф38	M16

法兰式高压球芯截止阀



型号	D	L	L1	L2	H	F	E	N
QJH-50F1	Ф62	170	30	17	104	118	55	240
QJH-65F1	Ф77	220	45	22	126	132	67	—
QJH-80F1	Ф91	240	45	25	139	142	75	—

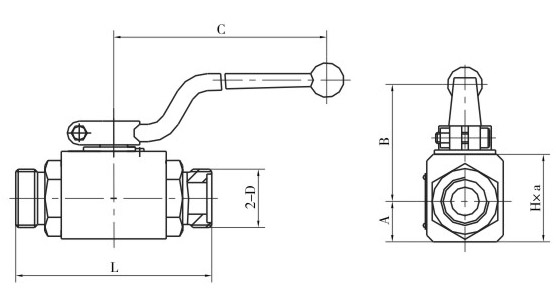

内螺纹高压球芯截止阀



型号	A	B	C	L	H×a	2-D
QJH-06NL	13.5	27	105	67	33×26	M16×1.5
QJH-10NL	16	40	105	76	36×32	M18×1.5
QJH-15NL	19	45	147	88	45×38	M27×2
QJH-20NL	25	46	185	100	55×48	M33×2
QJH-25NL	28.5	59	185	116	64×57	M42×2
QJH-32NL	37.5	74	240	130	84×75	M48×2
QJH-40NL	42.5	88	240	140	95×85	M60×2

外螺纹高压球芯截止阀



型号	A	B	C	L	H×a	2-D
QJH-06WL	13.5	27	105	71	33×26	M16×1.5
QJH-10WL	16	40	105	86	36×32	M22×1.5
QJH-1WNL	19	45	147	96	45×38	M30×1.5
QJH-20WL	25	46	185	112	55×48	M36×2
QJH-25WL	28.5	59	185	122	64×57	M42×2
QJH-32WL	37.5	74	240	145	84×75	M52×2
QJH-40WL	42.5	88	240	163	95×85	M60×2



声明：【QJH高压球芯截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的QJH高压球芯截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
