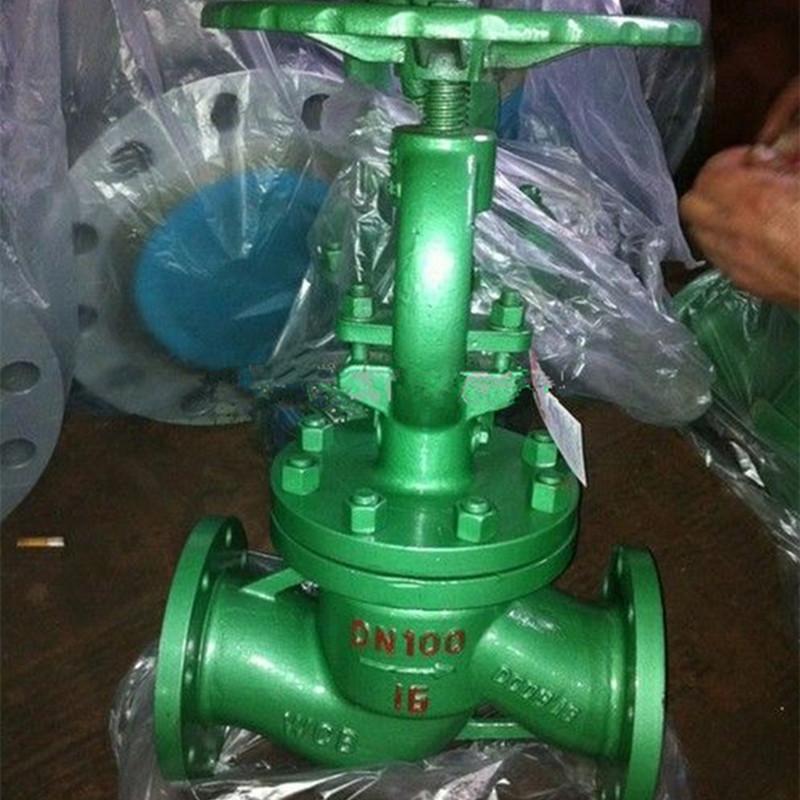

产品名称：NKJ61H,NKJ41H真空隔离截止阀

产品型号：NKJ61H、NKJ41H
产品口径：DN10～DN150
产品压力：1.0MPa～10.0MPa
产品材质：铸钢、不锈钢

产品名称：真空隔离截止阀产品型号：NKJ61H、NKJ41H 公称通径：DN10～DN150结构形式：截止式公称压力：1.0MPa～10.0MPa连接方式：法兰适用温度：-29ºC～+55

产品名称：	真空隔离截止阀	产品型号：	NKJ61H、NKJ41H
公称通径：	DN10～DN150	结构形式：	截止式
公称压力：	1.0MPa～10.0MPa	连接方式：	法兰
适用温度：	-29ºC～+550ºC	驱动方式：	手动、电动
阀体材质：	铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、空气	生产厂家：	浦首阀门

产品说明

NKJ61H、NKJ41H真空隔离截止阀具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。适用于火电厂汽机冷凝和真空负压系统，起到真空隔离密封作用。

产品特点

1、产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2、真空密封结构填料室，隔离真空可靠。
3、阀杆有良好的抗腐蚀性，抗擦伤和耐磨性。
4、膨胀系数大，气密性能好，系统与大气隔离可靠。

产品标准

设计标准	结构长度	连接法兰	试验和检验	压力-温度
JB/T3595	GB/T15188.1	JB/T79.1-94	GB13927 JB/T9092	GB/T3595

性能规范

公称压力	试验压力
公称压力	壳体	密封（水）	密封（气）	上密封
1.0	1.5	1.1	0.6	1.1
1.6	2.4	1.8		1.8
2.5	3.8	2.8		2.8
4.0	6.0	4.4		4.4
6.4	9.6	7.0		7.0
10.0	15.0	11.0		11.0

适用范围

壳体材料	适用介质	适用温度
碳素钢（C）	水、蒸汽、油品	≤425
铬钼钢（I）	水、蒸汽、油品	≤550
铬镍不锈钢（P）	硝酸类	≤200
铬镍钼不锈钢（R）	醋酸类	≤200

主要零部件材料

零件名称	材料
阀体	WCB	ZG1Cr5Mo	ZG1Cr5Mo	ZG1Cr18Ni12Mo2Ti
阀瓣/ 座	WCB	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
阀盖	WCB/25	ZG1Cr5Mo	ZG1Cr5Mo	ZG1Cr18Ni12Mo2Ti
阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
填料	铅青组合填料
阀杆螺母	铝青铜
手轮	可锻铸铁

外形结构图

NKJ61H,NKJ41H真空隔离截止阀(图1)

NKJ61H/Y真空截止阀主要外形尺寸（mm）：

型号	DN	L	D	Dn	D1	H	Do	电动H1
NKJ61H/Y -16C/P/R/I NKJ961H/Y -16C/P/R/I	10	130	36	9	15	245	120	547
	15	130	36	12	19	245	120	552
	20	150	44	19	26	265	140	557
	25	160	44	26	33	270	160	562
	32	180	60	30	39	270	180	592
NKJ61H/Y -25P/R/I NKJ961H/Y -25P/R/I	10	130	36	9	15	245	120	547
	15	130	36	12	19	245	120	552
	20	150	44	19	26	265	140	557
	25	160	44	26	33	270	160	562
	32	180	60	30	39	270	180	592
NKJ61H/Y -40P/R/I NKJ961H/Y -40P/R/I	10	130	36	9	15	245	120	547
	15	130	36	12	19	245	120	552
	20	150	44	19	26	265	140	557
	25	160	44	26	33	270	160	562
	32	180	60	30	39	270	180	592
NKJ61H/Y -64P/R/I NKJ961H/Y -64P/R/I	10	130	36	9	15	245	120	547
	15	130	36	12	19	245	140	552
	20	150	44	19	26	270	160	557
	25	160	44	26	33	290	180	562
	32	180	60	30	39	330	200	592
NKJ61H/Y -100P/R/I NKJ961H/Y -100P/R/I	10	130	36	9	15	245	120	547
	15	130	36	12	19	245	140	552
	20	150	44	19	26	270	160	557
	25	160	44	26	33	290	180	562
	32	180	60	30	39	330	200	592

外形结构图

NKJ61H,NKJ41H真空隔离截止阀(图2)

NKJ41H/Y真空截止阀主要外形尺寸（mm）：

型号	DN	L	D	D1	D2	d	z-Φ	Dn	H	Do	电动H1
NKJ41H/Y -16C/P/R/I NKJ941H/Y -16C/P/R/I	15	130	95	65	45	14	4-14	12	245	120	552
	20	150	105	75	55	14	4-14	18	265	140	557
	25	160	115	85	65	14	4-14	25	270	160	562
	32	180	135	100	78	16	4-18	31	285	180	572
	40	200	145	110	85	16	4-18	38	300	200	625
	50	230	160	125	100	16	4-18	49	355	240	660
	65	290	180	145	120	18	4-18	66	415	280	690
	80	310	195	160	135	20	8-18	78	425	280	715
	100	350	215	180	155	20	8-18	96	470	320	770
	125	400	245	210	185	22	8-18	121	500	360	810
	150	480	280	240	210	24	8-23	146	570	400	1060
NKJ41H/Y -25P/R/I NKJ941H/Y -25P/R/I	15	130	95	65	45	16	4-14	12	245	120	552
	20	150	105	75	55	16	4-14	18	265	140	557
	25	160	115	85	65	16	4-14	25	270	160	562
	32	180	135	100	78	18	4-18	31	285	180	572
	40	200	145	110	85	18	4-18	38	300	200	625
	50	230	160	125	100	20	4-18	49	355	240	660
	65	290	180	145	120	22	8-18	66	415	280	690
	80	310	195	160	135	22	8-18	78	425	280	715
	100	350	230	190	160	24	8-23	96	470	320	770
	125	400	270	220	188	28	8-25	121	500	360	810
	150	480	300	250	218	30	8-25	146	570	400	1060

声明：【NKJ61H,NKJ41H真空隔离截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的NKJ61H,NKJ41H真空隔离截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
