您现在的位置：首页 > 各类阀门选型 > 截止阀

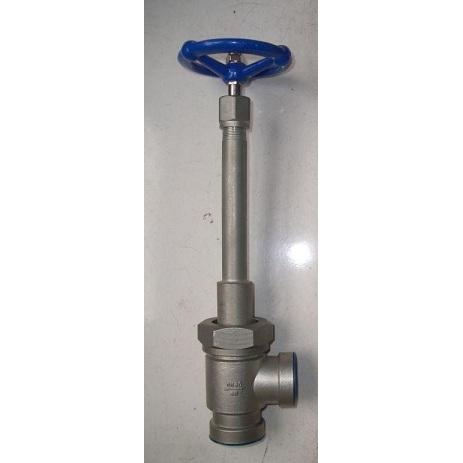

产品名称：DJ64Y,DJ44Y低温角式截止阀

产品型号：DJ64Y、DJ44Y
产品口径：DN15～DN300
产品压力：1.6MPa～16.0MPa
产品材质：LCB碳钢、LC3不锈钢

产品名称：低温角式截止阀产品型号：DJ64Y、DJ44Y 公称通径：DN15～DN300结构形式：截止式公称压力：1.6MPa～16.0MPa连接方式：法兰、焊接、螺纹适用温度：-29ºC

产品名称：	低温角式截止阀	产品型号：	DJ64Y、DJ44Y
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	1.6MPa～16.0MPa	连接方式：	法兰、焊接、螺纹
适用温度：	-29ºC～-196ºC	驱动方式：	手轮、伞齿轮
阀体材质：	LCB碳钢、LC3不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	液化天然气、液氮、液氨、乙烯、丙烯、甲烷	生产厂家：	浦首阀门

产品说明

DJ64Y、DJ44Y低温角式截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

外形结构图

DJ64Y,DJ44Y低温角式截止阀(图1)

主要外形尺寸

产品型号		DJ64Y低温角式截止阀								重量 (kg)
产品代号	通径 DN(mm)	尺寸(mm)
产品代号	通径 DN(mm)	k	h	H1	H2	L	D1	D2	D0
433K10AB2A3	10	35	20	268	260	8	10	14.5	65	1.4
433K15AB2A3	15	40	25	268	260	8	15	18.5	65	1.6
433K20AB2A3	20	45	30	332	320	8	20	25.5	100	2.3
433K25AB2A3	25	50	35	332	320	8	25	32.5	100	2.5
433K32AB2A3	32	55	40	400	380	10	32	38.5	120	4.9
433K40AB2A3	40	60	50	400	380	10	40	48.5	120	5.1
433K50AB2A3	50	80	60	493	470	10	50	57.5	160	10.4
433K65AB2A3	65	90	70	493	470	10	65	76.5	160	13.5
433K80AB2A3	80	100	80	538	500	15	80	89.5	200	23.6
433K100AB2A3	100	110	90	550	510	15	100	108.5	240	31.1

外形结构图

DJ64Y,DJ44Y低温角式截止阀(图2)

主要外形尺寸

产品型号		DJ44Y低温角式截止阀												重量 (kg)
产品代号	通径 DN(mm)	尺寸(mm)
产品代号	通径 DN(mm)	L	H1	H2	D	D1	D2	D6	L1	L2	Z1-d1	Z-d	D0
122K25GB2A3	25	250-600	269	244	100	75	142	53	80	62	4-10	4-12	120	11.5
122K40GB2A3	40	250-800	292	272	130	100	160	76	90	90	6-14	4-14	160	21.7
122K50GB2A3	50	300-800	306	282	140	110	165	86	100	100	6-14	6-14	160	28.8
122K65GB2A3	65	300-1000	342	305	160	130	185	106	115	115	6-14	6-14	200	34.3
122K80GB2A3	80	300-1000	350	310	185	150	200	121	130	130	6-14	6-14	200	46.5
122K100GB2A3	100	300-1000	385	340	205	170	225	142	140	140	8-14	8-18	280	58.7
122K125GB2A3	125	300-1000	390	350	235	200	250	170	145	145	8-14	8-18	280	69.8
122K150GB2A3	150	300-1000	420	360	260	225	290	194	165	165	8-14	10-18	320	99.2
122K200GB2A3	200	500-1200	439	374	315	280	340	248	205	205	12-14	12-18	360	120
122K250GB2A3	250	500-1200	525	440	370	335	435	300	250	250	12-14	16-18	400	207
122K300GB2A3	300	500-1200	535	440	435	395	520	354	270	270	16-18	16-18	450	252
122K350GB2A3	350	500-1200	618	498	485	445	550	404	300	300	12-18	12-22	500	478

声明：【DJ64Y,DJ44Y低温角式截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的DJ64Y,DJ44Y低温角式截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
