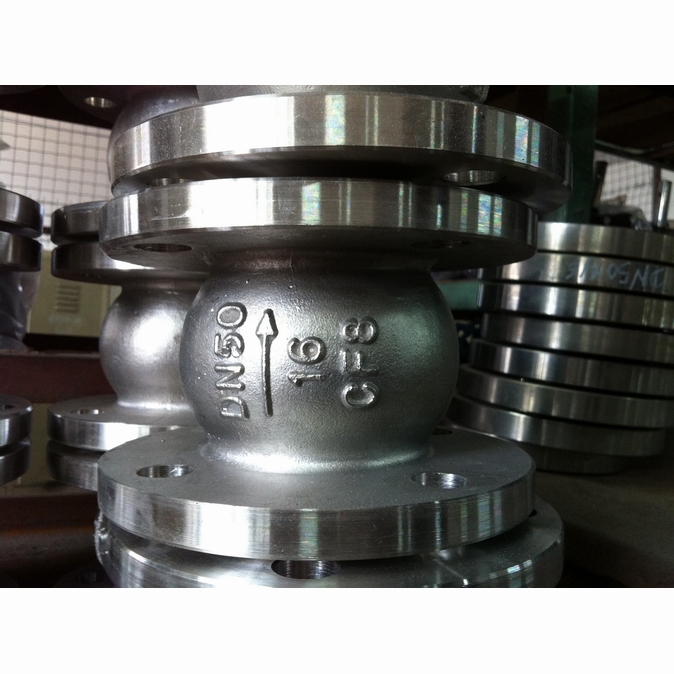

产品名称：	不锈钢消声止回阀	产品型号：	HC41X
公称通径：	DN40～DN600	结构形式：	弹簧式
公称压力：	1.0MPa～1.6MPa	连接方式：	法兰、对夹
适用温度：	-29ºC～+80ºC	驱动方式：	介质推动
阀体材质：	球墨铸铁、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水、热水管网	生产厂家：	浦首阀门

产品说明

HC41X不锈钢消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。

工作原理

HC41X不锈钢消声止回阀阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。

技术参数

公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598

零部件材料

型号	阀体	密封圈	弹簧
HC41X-10	铸铁或不锈钢	丁腈橡胶（NBR）	不锈钢ICr18Ni9Ti
HC41X-16	铸钢或不锈钢	丁腈橡胶（NBR）	不锈钢ICr18Ni9Ti

外形结构图



主要外形连接尺寸 单位：mm

公称压力PN（mm）	公称通径DN（mm）	尺寸（mm）
		L	D	K	b	Z-φd
HC41X-10	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	28	8-22
	250	310	390	350	28	12-22
	300	320	440	400	28	12-22
	350	380	500	460	30	16-22
	400	405	565	515	32	16-26
	450	430	615	565	32	20-26
	500	450	670	620	34	20-26
	600	510	780	725	36	20-30
HC41X-16	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	30	12-22
	250	310	405	355	32	12-26
	300	320	460	410	32	12-26
	350	380	520	470	36	16-26
	400	405	580	525	38	16-30
	450	430	640	585	40	20-30
	500	450	715	650	42	20-33
	600	510	840	770	48	20-36



声明：【HC41X不锈钢消声止回阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的HC41X不锈钢消声止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
