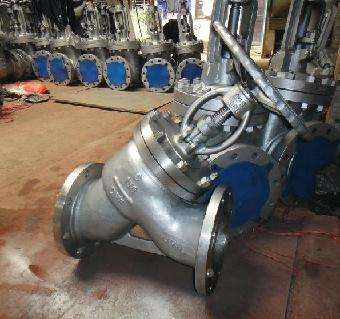

产品名称：J45H直流式截止阀

产品型号：J45H
产品口径：DN15～DN300
产品压力：1.6MPa～4.0MPa
产品材质：铸钢、WCB、碳钢、锻钢、不锈钢

产品名称：直流式截止阀产品型号：J45H 公称通径：DN15～DN300结构形式：截止式公称压力：1.6MPa～4.0MPa连接方式：焊接、法兰适用温度：-29ºC～+425ºC

产品名称：	直流式截止阀	产品型号：	J45H
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	1.6MPa～4.0MPa	连接方式：	焊接、法兰
适用温度：	-29ºC～+425ºC	驱动方式：	手轮、伞齿轮、电动
阀体材质：	铸钢、WCB、碳钢、锻钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体	生产厂家：	浦首阀门

产品说明

J45H直流式截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。主要用来按通或截断管路中的介质，一般不用于调节流量，适用的压力、温度范围很大。结构较简单，制造与维修都很方便，密封面不易磨损、擦伤，密封性较好，寿命较长，启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水，煤气，电力，冶金，石油，化工，轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭。

主要技术参数

型号	公称压力MPa		1.6
J45Y-16C J45H-16C	试验压力MPa	壳体	2.4
		密封	1.6
	工作温度		-30～180℃
	使用介质		水

主要零件材料

型号	阀杆、阀盖	灰铸铁	灰铸铜
J45Y-16C J45H-16C	阀杆、阀瓣	碳钢
	阀杆螺母	铜
	填料	石墨石棉盘根

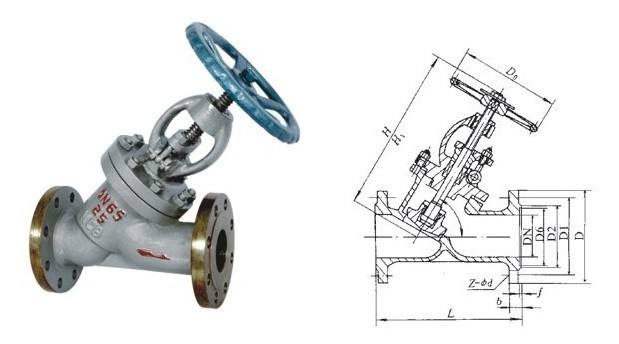

外形结构图

主要外形尺寸

口径 DN(mm)	尺寸(mm)
口径 DN(mm)	L	D	H	H1	D0
20	150	105	195	215	90
25	160	115	265	290	100
32	180	135	290	320	120
40	200	145	315	355	140
50	230	160	325	365	160
65	290	180	350	385	180
80	310	195	445	510	220
100	350	215	460	540	240
125	400	245	530	615	280
150	480	280	600	685	320
200	600	335	-	-	-

声明：【J45H直流式截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J45H直流式截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
