产品名称：	橡胶柔性止回阀	产品型号：	XH41X
公称通径：	DN100～DN2000	结构形式：	鸭嘴式
公称压力：	1.6MPa	连接方式：	法兰、卡箍
适用温度：	0ºC～+80ºC	驱动方式：	介质推动
连接材质：	球墨铸铁、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水、海水、油	生产厂家：	浦首阀门

产品说明

XH41X橡胶柔性止回阀阀体及鸭嘴一体制作而成，并带有衬垫金属法兰，可以与金属法兰自然连接，直接安装于罐体，管道及围堰上。安装连接时，法兰与连接法兰尺寸相对应，法兰与连接法兰之间应视具体情况加防水胶，保证连接紧固后绝对密封，还要注意不能碰坏橡胶柔性止回阀的法兰唇边。橡胶法兰与阀身联成一体，安装极为方便。阀体采用全橡胶设计，不会引起淤积和东西卡住现象发生，降低了维护成本，并允许固体颗粒顺畅地通过。 主要应用于污水系统，排放系统，水泵出口，提升泵站及液下曝气系统。

型号说明

法兰橡胶柔性止回阀	XH41X
卡箍橡胶柔性止回阀	XH81X

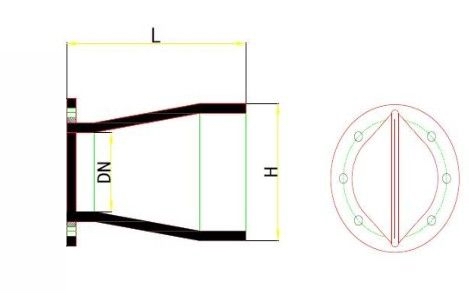

外形结构图



主要外形尺寸

公称通径(DN)	管子外径(DW)		长度(L)	高度(H)	套入深度(C)
	Dw	Do
100	108	108	158	100	40
	114	114
150	159	159	270	200	50
	168	168
200	219	219	320	255	50
250	273	273	360	265	75
300	325	325	450	325	115
350	377	377	560	425	115
400	426	426	650	525	135
450	480	480	750	625	150
500	530	530	850	725	200
600	630	630	950	825	200
700	720	720	1060	925	200
800	820	820	1200	1080	250
900	920	920	1260	1250	250
1000	1020	1020	1450	1400	250
1200	1220	1220	1620	1550	250
1400	1420	1428	1720	1725	300
1600	1620	1628	2010	1950	350
1800	1820	1828	2280	2320	400
2000	2020	2030	2600	2650	450



声明：【XH41X橡胶柔性止回阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的XH41X橡胶柔性止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
