您现在的位置：首页 > 各类阀门选型 > 止回阀

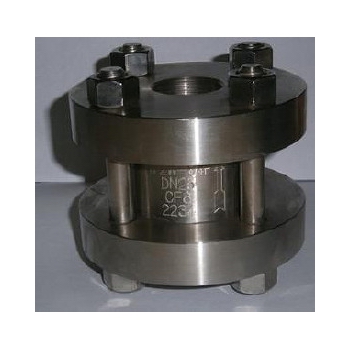

产品名称：H72H,H72Y对夹式高压止回阀

产品型号：H72H、H72Y
产品口径：DN15～DN200
产品压力：16.0MPa～32.0MPa
产品材质：锻钢、铸钢、不锈钢

产品名称：对夹式高压止回阀产品型号：H72H、H72Y 公称通径：DN15～DN200结构形式：立式公称压力：16.0MPa～32.0MPa连接方式：法兰适用温度：-29ºC～+425&o

产品名称：	对夹式高压止回阀	产品型号：	H72H、H72Y
公称通径：	DN15～DN200	结构形式：	立式
公称压力：	16.0MPa～32.0MPa	连接方式：	法兰
适用温度：	-29ºC～+425ºC	驱动方式：	介质推动
阀体材质：	锻钢、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、液体	生产厂家：	浦首阀门

产品说明

H72H、H72Y对夹式高压止回阀适用于公称压力PN16.0MPa~32.0MPa；工作温度-196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，H72型对夹式高压止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

主要性能规范

型号	公称压力 PN（MPa）	试验压力p（MPa）		工作压力 p/MPa	工作温度 /℃	工作介质
型号	公称压力 PN（MPa）	壳体	密封	工作压力 p/MPa	工作温度 /℃	工作介质
H72Y-160	16	24	16	16	≤200	氮、氢、铜按、氨气、碱液
H72Y-320	32	48	32	32		氮、氢、铜按、氨气、碱液
H72W-220R	22	33	22	22		尿素、甲胺
H72W-320R	32	48	32	32		尿素、甲胺

主要零件材料

零件名称	阀座、阀瓣	阀盖	阀体	O形圈
H72Y-160 H72Y-320	铬钢	碳钢	铬钢	氟26-41橡胶
H72W-220R H72W-320R	铬镍钼不锈		—	氟26-41橡胶

外形结构图

H72H,H72Y对夹式高压止回阀(图1)

主要外形尺寸16.0MPa

公称通径	尺寸（mm)						重量 (kg)
公称通径	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	95	42	12	M24	60	158	4.1
25	105	50	15	M33	65	163	6.9
32	115	62	25	M42	80	180	8.0
40	165	88	32	M52	90	230	15
50	165	88	39	M64	115	265	27
365	200	116	53	M80	140	315	49
80	225	138	60	M100	160	360	88
100	260	160	76	M125	180	420	91
125	300	195	90	M155	200	460	115
150	330	212	120	M175	220	500	145
200	400	250	176	M215	240	570	160

主要外形尺寸32.0MPa

公称通径 DN（mm）	尺寸（mm）						重量 (kg)
公称通径 DN（mm）	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	105	50	12	M33	65	158	4.5
25	115	62	23	M42	80	180	7.3
32	135	70	29	M48	90	200	8.7
40	165	88	34	M52	115	255	17
50	200	116	53	M80	140	300	30
65	225	138	60	M100	160	345	56
80	260	160	68	M125	180	410	92
100	300	195	85	M155	200	470	109
125	330	212	120	M175	220	510	135
150	400	250	135	M215	240	570	160
200	480	320	176	M265	280	670	180

声明：【H72H,H72Y对夹式高压止回阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的H72H,H72Y对夹式高压止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
