产品名称：	对夹旋启式止回阀	产品型号：	H74H、H74W、H74X
公称通径：	DN50～DN1000	结构形式：	旋启式
公称压力：	1.6MPa～4.0MPa	连接方式：	对夹式
适用温度：	-29ºC～+425ºC	驱动方式：	介质推动
阀体材质：	铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、液体	生产厂家：	浦首阀门

产品说明

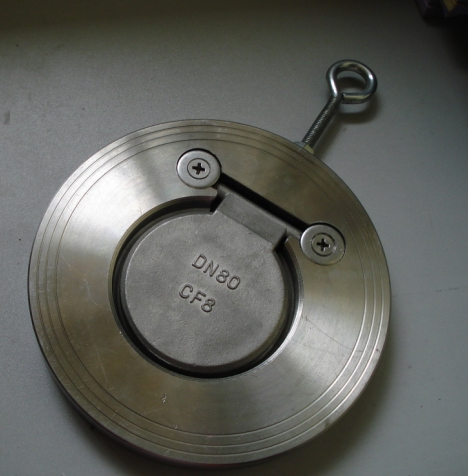

H74H、H74W、H74X对夹旋启式止回阀是一种超薄型止回阀，采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。

工作原理

对夹旋启式止回阀是一种圆盘型超薄止回阀，阀瓣处附有O型密封圈，密封性能好，且有弹簧辅助关闭，动作灵敏，特别对安装空间限制的场所最为适用。 具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。

产品特点

1、结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价。
2、阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。
3、可水平安装或垂直安装，重量轻，不必为阀门设置支座。
4、流道通畅、流体阻力小，阀瓣在很小的压差下就能完全打开。

性能参数

型号	工作压力（MPa）	适用温度（℃）	适用介质	阀体材料
H74X-10C/16C/25C	1.0～2.5	－29～80	水、油品	碳钢/不锈钢
H74H-10C/16C/25C/40C	1.0～4.0	－29～425	水、蒸汽、油品	碳钢/不锈钢
H74W-10P/16P/25P/40P	1.0～2.5	≤150	硝酸类	不锈钢
H74Y-40P	4.0	≤150	硝酸类	不锈钢

外形结构图

主要外形尺寸

通径 DN（mm)	L		D1	D
	PN1.0、1.6MPa	PN2.5、4.0MPa		1.0MPa	1.6MPa	2.5MPa	4.0MPa
50	19	19	25	109	109	109	109
65	19	19	38	129	29	129	129
80	19	19	46	144	144	144	144
100	19	19	71.5	164	164	170	170
125	19	19	95	194	194	196	196
150	19	29	114	220	220	226	226
200	29	29	140	275	275	286	293
250	29	38	188	330	331	343	355
300	38	51	216	380	386	403	420
350	44	51	263	440	446	460	477
400	51	51	305	491	495	517	549
450	60	76	356	541	558	567	574
500	64	83	406	596	620	622	626
600	70	90	482	698	732	734	745
700	80	90	562	813	804	831	-
800	90	100	464	918	912	942	-
900	90	100	738	1018	1012	1040	-
1000	100	120	846	1124	1126	1155	-



声明：【H74H,H74W,H74X对夹旋启式止回阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的H74H,H74W,H74X对夹旋启式止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
