产品名称：	不锈钢升降式止回阀	产品型号：	H41H、H41W
公称通径：	DN15～DN300	结构形式：	升降式
公称压力：	1.6MPa～10.0MPa	连接方式：	焊接、法兰
适用温度：	-29ºC～+550ºC	驱动方式：	介质推动
阀体材质：	铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽	生产厂家：	浦首阀门

产品说明

H41H、H41W不锈钢升降式止回阀广泛适用于公称压力PN1.6～10.0MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。

结构特点

1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。

零件材料

零件名称	材料牌名
阀体	304	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀盖	304	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀瓣	304	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
垫片	石墨缠绕垫片	石墨缠绕垫片	聚四氟乙稀缠绕垫片	聚四氟乙稀缠绕垫片

技术参数

公称压力	壳体材料				试验压力(Mpa)
PN（MPa）	304	ZGCr5Mo(C5)	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	强度试验	液体密封
1.6	H41H-16P	H41Y-16I	H41W-16P	H41W-16R	2.4	1.8
2.5	H41H-25P	H41Y-25I	H41W-25P	H41W-25R	3.8	2.8
4.0	H41H-40P	H41Y-40I	H41W-40P	H41W-40R	6.0	4.4
6.4	H41H-64P	H41Y-64I	H41W-64P	H41W-64R	9.6	7.1
10.0	H41H-100P	H41Y-100I	H41W-100P	H41W-100R	15.0	11.0
适用温度	-40-200℃	≤550℃	-40-200℃	-40-200℃	超出温度范围，请订货时注明
适用介质	水、蒸气、油品、硝酸等		硝酸等	醋酸等

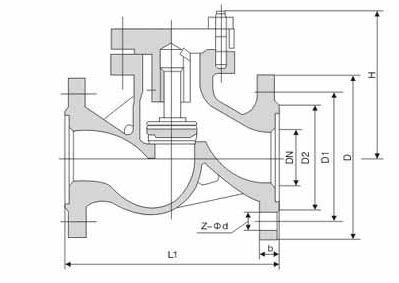

外形结构图



主要外形尺寸

型号	公称通径	尺寸(mm)
	DN(mm)	L	D	D1	D2	D6	b	Z-φd	H
H41H-16C	15	130	95	65	45		14	4-14	77
	20	150	105	75	55		14	4-14	80
	25	160	115	85	65		14	4-14	85
	32	180	135	100	75		16	4-18	95
	40	200	145	110	85		16	4-18	105
	50	230	160	125	100		16	4-18	120
	65	290	180	145	120		18	8-18	130
	80	310	195	160	135		20	8-18	140
	100	350	215	180	155		20	8-18	155
	125	400	245	210	185		22	8-18	180
	150	480	280	240	210		24	8-23	215
	200	600	335	295	265		26	12-23	260
	250	730	405	355	320		30	12-25	315
H41H-25	15	130	95	65	45		16	4-14	100
	20	150	105	75	55		16	4-14	105
	25	160	115	85	65		16	4-14	120
	32	180	135	100	78		18	4-18	130
	40	200	145	110	85		18	4-18	135
	50	230	160	125	100		20	4-18	149
	65	290	180	145	120		22	8-18	160
	80	310	195	160	135		22	8-18	170
	100	350	230	190	160		24	8-23	194
	125	400	270	220	188		28	8-25	222
	150	480	300	250	218		30	8-25	255
	200	600	360	310	278		34	12-25	312
H41H-40	15	130	95	65	45	40	16	4-14	80
	20	150	105	75	55	51	16	4-14	100
	25	160	115	85	65	58	16	4-14	110
	32	180	135	100	78	66	18	4-18	120
	40	200	145	110	85	76	18	4-18	140
	50	230	160	125	100	88	20	4-18	145
	65	290	180	145	120	110	22	8-18	160
	80	310	195	160	135	121	22	8-18	170
	100	350	230	190	160	150	24	8-23	195
	125	400	270	220	188	176	28	8-25	225
	150	480	300	250	218	204	30	8-23	255
	200	600	375	320	282	260	38	12-30	318
H41H-64	15	170	105	75	55	40	20	4-14	75
	20	190	125	90	68	51	22	4-18	110
	25	210	135	100	78	58	24	4-18	125
	32	230	150	110	82	66	24	4-23	152
	40	260	165	125	95	76	24	4-23	168
	50	300	175	135	105	88	26	4-23	170
	65	340	200	160	130	110	28	8-23	188
	80	380	210	170	140	121	30	8-23	205
	100	430	250	200	168	150	32	8-25	230
H41H-100	15	170	105	75	55	40	20	4-14	100
	20	190	125	90	68	51	22	4-18	110
	25	210	135	100	78	58	24	4-18	125
	32	230	150	110	82	66	24	4-23	140
	40	260	165	125	95	76	26	4-23	170
	50	300	195	145	112	88	38	8-25	185
	65	340	220	170	138	110	32	8-25	200
	80	380	230	180	148	121	34	8-25	235

安装维护

1、本阀门通路两端须堵塞，存在干燥通风的室内。如长期存放，应经常检查防锈蚀。
2、安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
3、安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4、升降式垂直瓣止回阀应安装在垂直管道上。
5、升降式水平瓣止回阀应安装在水平管道上。
6、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
7、安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
8、通式不锈钢升降式止回阀应安装于水平管路上,立式不锈钢升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。
9、止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。


声明：【H41H,H41W不锈钢升降式止回阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的H41H,H41W不锈钢升降式止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
