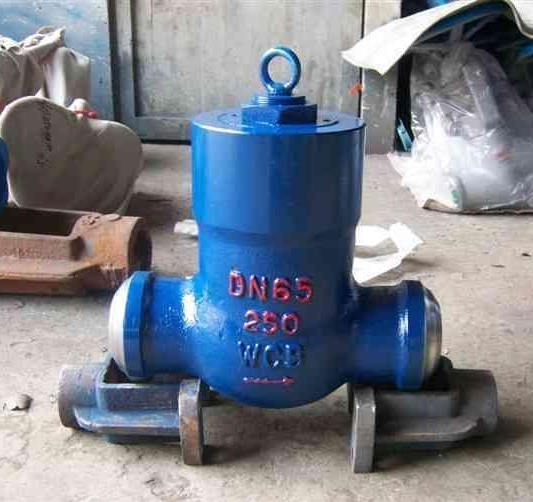

产品名称：	对焊止回阀	产品型号：	H64Y、H64H
公称通径：	DN10～DN700	结构形式：	旋启式、升降式
公称压力：	16.0MPa～25.0MPa～32.0MPa	连接方式：	焊接、法兰
适用温度：	-29ºC～+550ºC	驱动方式：	介质推动
阀体材质：	铸钢、铬钼钒钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽	生产厂家：	浦首阀门

产品说明

H64Y、H64H对焊止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。

执行标准

1．设计制造与验收按火力发电阀门标准ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531标准规定。
2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221标准规定或按用户要求。
3、压力-温度等级按E101、JB/T3595  API598　GB9131 标准规定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25标准规定或按用户配管尺寸要求。

性能规范

公称压力PN（MPa）	试验压力Ps（MPa）		工作压力			工作温度（度）	适用介质
	强度	密封（液）	P54	P55	P57
10.0	15.0	11.0				≤425	水、蒸气、油品
16.0	24.0	17.6
20.0	30.0	22.0
25.0	37.5	27.5
32.0	48.0	36.0
P5410	30.0	22.0	10			≤540	蒸汽
P5414	37.5	27.5	14
P5417	48.0	36.0	17
P5510	37.5	27.5		10		≤550
P5514	48.0	36.0		14
P5517	53.0	39.0		17
P5710	48.0	36.0			10	≤570
P5714	55.0	40.0			14
P5717	60.0	44.0			17

主要零件材料

零件材料	材料牌号
阀体	WCB	WC1	WC6	WC9
阀座	25	15CrMoA	12Cr1MoVA
阀瓣	WCB	WC1	WC6	WC9
摇杆	WCB	WC1	WC6	WC9
阀盖	25	15CrMoA	12Cr1MoVA
密封环	1Cr17Ni2		20CrMo1VA
密封环	S软钢（增强柔性石墨）		S软钢	F软钢

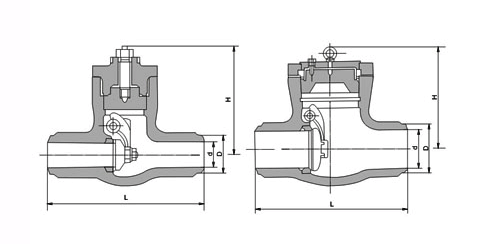

外形结构图



主要外形尺寸美标1500Lb 、国标25.0MPa

公称通径PNS（in.）	主要外形尺寸和连接尺寸（mm）
	d	L	H
2 1/2	56	254	282
3	64	325	300
4	84	406	350
5	100	483	425
6	126	559	400
8	158	711	490
10	200	864	540
12	250	991	650
14	280	1067	710

主要外形尺寸美标2000Lb 、国标32.0MPa

公称通径PNS（in.）	主要外形尺寸和连接尺寸（mm）
	d	L	H
2 1/2	50	330	240
3	60	368	305
4	80	457	315
5	96	533	409
6	118	610	465
8	147	762	528
10	180	914	613
12	222	1041	680
14	254	1118	745

主要外形尺寸美标2500Lb 、国标42.0MPa

公称通径PNS（in.）	主要外形尺寸和连接尺寸（mm）
	d	L	H
3	54	368	297
4	70	457	385
5	86	533	410
6	104	610	455
8	130	762	557
10	162	914	615
12	210	1041	715
14	234	1118	790
16	264	1245	815
18	304	1397	815



声明：【H64Y,H64H对焊止回阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的H64Y,H64H对焊止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
