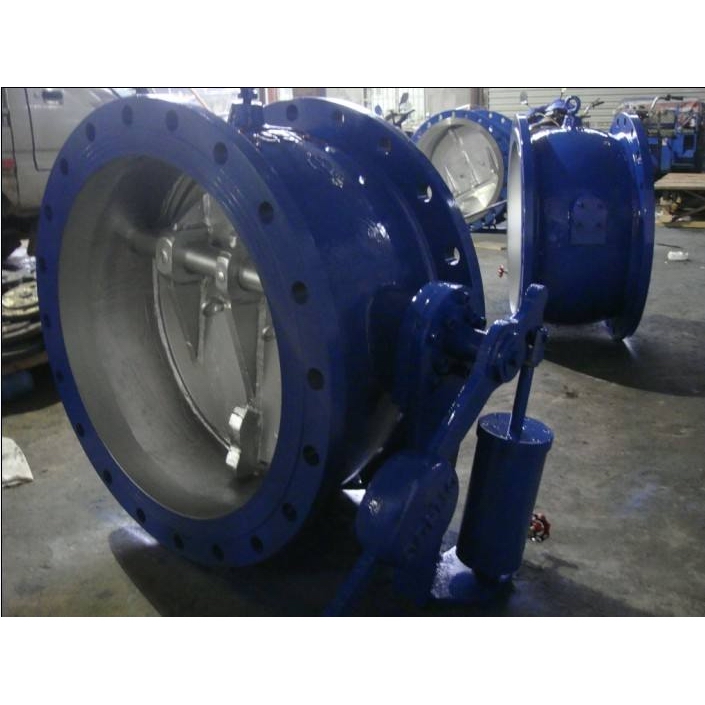

产品名称：	蝶式缓冲止回阀	产品型号：	HH47X
公称通径：	DN200～DN1400	结构形式：	蝶式
公称压力：	1.0MPa～1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	-29ºC～+80ºC	驱动方式：	介质推动
阀体材质：	球墨铸铁、铸铁、铸钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水、热水管网	生产厂家：	浦首阀门

产品说明

HH47X蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的最佳产品。

主要零件材料

零件名称	阀体	蝶 板	密封圈	阀杆	填料
材料	灰铸铁 碳钢	灰铸铁、铸钢、球墨铸铁	丁腈耐油橡胶、 氯丁橡胶	不锈钢	聚四氟乙烯

主要技术参数

型号	公称压力 PN(MPa)	试验压力Ps(MPa)		工作压力 P(MPa)	介质温度 (℃)	适用介质
		壳体	密封
HH47X	1.0	1.5	1.1	1.0	0-80℃	水、油品 海水、污水
	1.6	2.4	1.75	1.6
	2.5	3.75	2.75	2.5

外形结构图

主要外形尺寸

公称通径 DN(mm)	尺 寸(mm)
	L	H	B1	B2
200	230	550	540	600
250	250	630	600	700
300	270	690	650	740
350	290	780	710	800
400	310	860	770	870
450	330	910	830	920
500	350	980	900	1000
600	390	1070	1090	1250
700	430	1220	1200	1360
800	470	1320	1320	1480
900	510	1430	1420	1580
1000	550	1550	1550	1700
1200	630	1800	1780	1950
1400	710	1980	2000	2175

声明：【HH47X蝶式缓冲止回阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的HH47X蝶式缓冲止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
