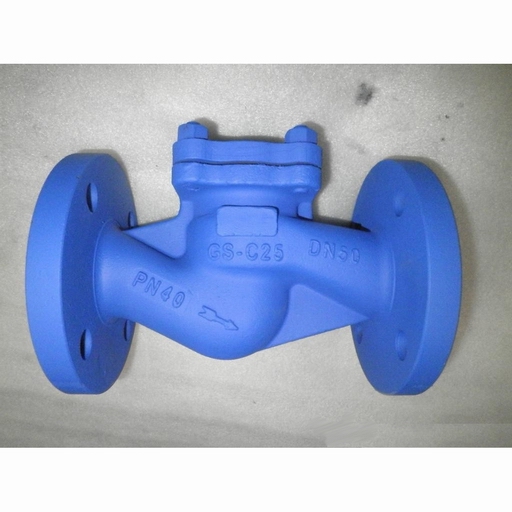

产品名称：	德标法兰止回阀	产品型号：	H41H、H41W
公称通径：	DN15～DN300	结构形式：	升降式
公称压力：	PN16～PN25～PN40	连接方式：	焊接、法兰
适用温度：	-29ºC～+550ºC	驱动方式：	介质推动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽	生产厂家：	浦首阀门

产品说明

H41H、H41W德标法兰止回阀广泛适用于公称压力PN16-PN40，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。

结构特点

1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示更直观；
6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

引用标准

设计和制造标准按照:	DIN3356、EN 13709;
结构长度按照:	DIN3202、EN 558-1;
法兰连接尺寸按照:	DIN2543-2545、EN 1092-1;
检验和测试按照:	DIN3230、EN 12266;

主要技术参数

压力等级		常温试验压力 （Mpa)
		壳体	密封	低气压密封
公称压力 (Mpa)	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
适用温度		-29~425℃
适用介质		水、蒸汽、热油、油品等。

主要零件材质

序号NO.	名称	材质
1	阀体	GS-C25、CF8、CF3
2	阀瓣	2CR13、F304、F316
3	金属垫片	石棉+不锈钢
4	阀盖	GS-C25、CF8、CF3
5	六角螺母	ASTMA1932H、A193-8、A193-8M
6	双头螺栓	ASTMA193B7、A193-B8、A193-B8M

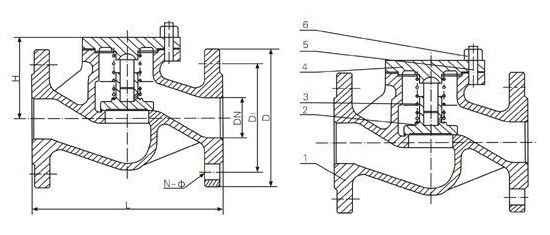

外形结构图



主要外形尺寸PN16

口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量(kg)	2.4	3.0	3.8	5.7	7.4	10.3	15.2	20.4	31	49	69	132	198	278

主要外形尺寸PN25

口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量(kg)	2.4	3.0	3.8	6	8	11	16	21	32	51	70	136	318	330

主要外形尺寸PN40

口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量(kg)	2.4	3.0	3.8	7.1	10.4	12.7	22.5	28	40	64	90	170	240	370

声明：【H41H,H41W德标法兰止回阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的H41H,H41W德标法兰止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
