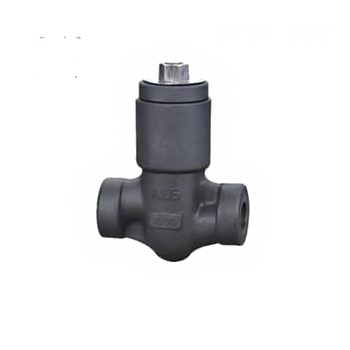

产品名称：	高压自密封止回阀	产品型号：	H61Y、H64Y
公称通径：	DN15～DN50	结构形式：	升降式、旋启式
公称压力：	1.6MPa～42.0MPa 150LB-2500LB	连接方式：	承插焊、内螺纹、法兰
适用温度：	-29ºC～+550ºC	驱动方式：	介质推动
阀体材质：	锻钢A105、A182、F22、304、316、316L	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	浦首阀门

产品说明

H61Y、H64Y高压自密封止回阀采用压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。内腔压力越高密封性能越好。阀瓣和阀座的密封面采用硬质合金堆焊而成，具有耐高温冲刷，耐磨损等特点，是用于高温高压蒸汽、油品等介质的理想阀门。

设计结构和特征

符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖。

标准材质明细表900LB～2500LB（升降式自密封）

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276 420	A276304	A276304(L)	A276316(L)
3	密封螺母	A105+STL	F22+STL	A182 F304(L)	F316(L)
4	密封圈	A276 304L	A276 304L	A182F304(L)	A276 316L
5	固定螺母	A1942H	A1944	A1948	A194 8M
6	提升螺栓	A1942H	A1944	A1948	A194 8M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

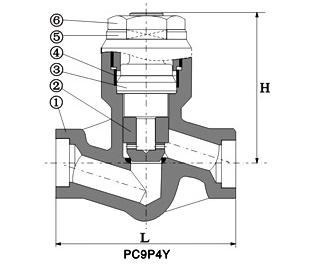

外形结构图



主要外形尺寸900LB～2500LB（升降式自密封）

NPS		1/2"	3/4"	1"	1/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
	2500LB	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	7.5	7.0	6.8	18.5	18.1	20.3
	2500LB	9.0	7.6	8.4	19.5	20.1	21.8

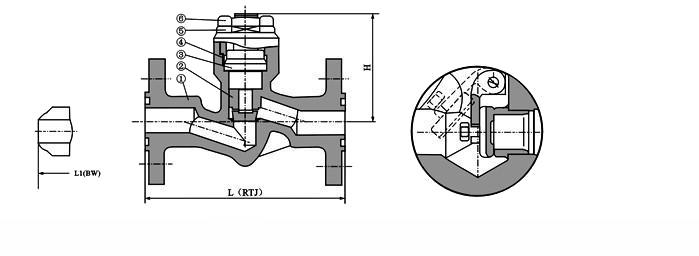

外形结构图



主要外形尺寸900LB～2500LB（升降式自密封）

NPS		1/2	3/4	1	11/4	11/2	2
(PRJ) L	900Lb-1500Lb	216	229	254	279	305	368
	2500Lb	264	273	308	349	384	451
H	900Lb-1500Lb	117	117	117	152	152	195
	2500Lb	117	117	117	152	152	195
重量	900Lb-1500Lb	10.5	11.9	13.9	19.9	26.9	32.5
	2500Lb	12.6	14.9	16.5	24.8	30.0	35.0

标准材质明细表900LB～2500LB（旋启式自密封）

序号	零件名称	CSTOASTM	ASTOASTM	SSTOASTM
		A105	F22	F304(L)	F316(L)
1	阀座	A276410	A276304	A276304(L)	A276316(L)
2	销钉	A276420		A182F304	A182F316
3	密封圈	A276304L			A276316L
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	阀体	A105	A182F22	A182F304(L)	A182F316(L)
6	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	四开环	A276420	A182F304		A182F316
9	吊桥	A193B7	A193B16	A193B8	A193B8M
10	摇杆	A105	A182F22	A182F304(L)	A182F316(L)
11	阀瓣	A276410	F304	A182F304(L)	F316(L)
12	螺母	A1942H	A1944	A1948	A1948M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

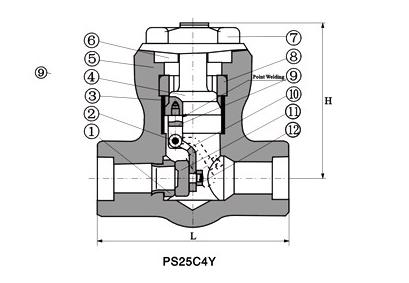

外形结构图

主要外形尺寸900LB～2500LB（旋启式自密封）

NPS		1/2”	3/4”	1”	11/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
	2500lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	8.2	7.8	7.7	19.8	19.2	21.3
	2500lb	10.0	9.6	9.4	21.5



声明：【H61Y,H64Y高压自密封止回阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的H61Y,H64Y高压自密封止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
