产品名称：	气动衬氟单座调节阀	产品型号：	ZJHPF46
公称通径：	DN20～DN150	结构形式：	直通式、波纹管式
公称压力：	1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	-29ºC～+180ºC	驱动方式：	气动
阀体材质：	铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体	生产厂家：	浦首阀门

产品说明

ZJHPF46气动衬氟单座调节阀是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。气动衬四氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。衬四氟气动调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而衬四氟气动调节阀广泛适用于化工、冶金、医药等行业中。

产品特点

（1）耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。
（2）密封性能好：采用聚四氟乙烯波纹管和填料双重密封。
（3）泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准。
（4）调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。
（5）特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、class 150LB；公称通径范围DN20~300;使用温度由-20℃~ 200℃范围内多种档次；泄漏等级VI级，流量特性为线性或等百分比。

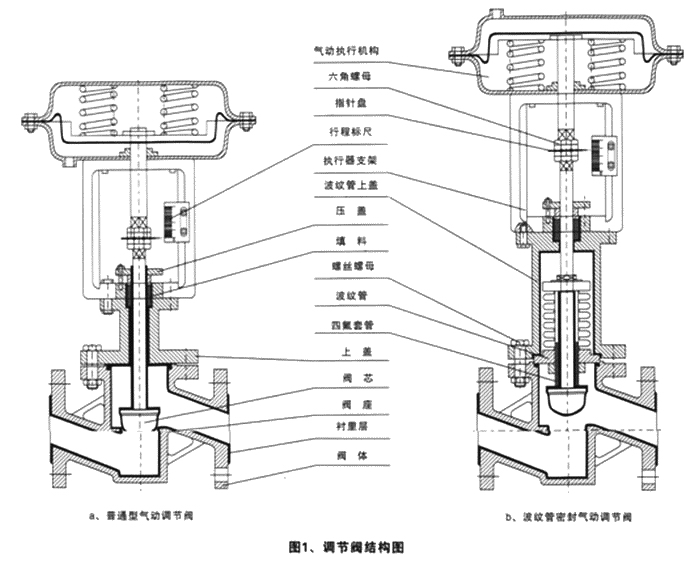

结构特征

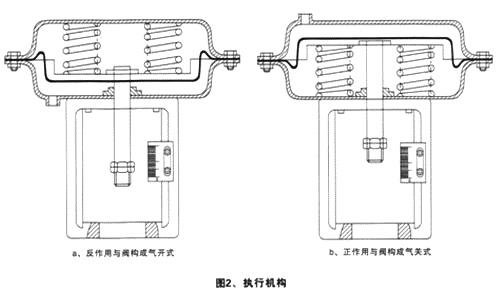

气开-气关正反作用



技术参数

公称通径(DN)	20	25	32	40	50	65	80	100	150
阀座直径(dn)	20	25	32	40	50	65	80	100	150
额定流量系数(KV)	5.0	8	12	20	32	50	70	100	240
允许压差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公称压力(MPa)	1.6、2.5、4.0、6.4
额定行程(mm)	16			25		40			60
配用执行器型号	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45
阀芯形式	单座柱塞式衬氟阀芯
流量特性	快开特性

执行机构

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

零件材料

阀体、阀盖	ZG230-450衬F46
阀座、阀芯	304衬F46
阀杆	304衬F46
导向套	304衬F46
波纹管	不锈钢+F46

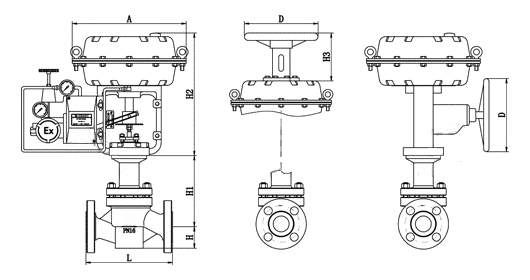

外形结构图



主要外形尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
	PN40	194	197	200	235	267	292	317	368	425	473
	PN64	206	200	210	251	286	311	337	394	440	508
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195
H1		132	132	158	170	179	214	221	234	270	294
H2		298	298	298	298	298	380	380	380	510	510
H3		180	180	180	180	180	236	236	236	310	310
L1		289	289	289	289	289	347	347	347	476	476
A		282	282	282	282	282	360	360	360	470	470
D		220	220	220	220	220	270	270	270	320	320



声明：【ZJHPF46气动衬氟单座调节阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的ZJHPF46气动衬氟单座调节阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
