产品名称：	气动薄膜三通调节阀	产品型号：	ZJHQ
公称通径：	DN25～DN300	结构形式：	三通
公称压力：	1.6MPa～6.4MPa	连接方式：	法兰
适用温度：	-29ºC～+550ºC	驱动方式：	气动
阀体材质：	铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体	生产厂家：	浦首阀门

产品说明

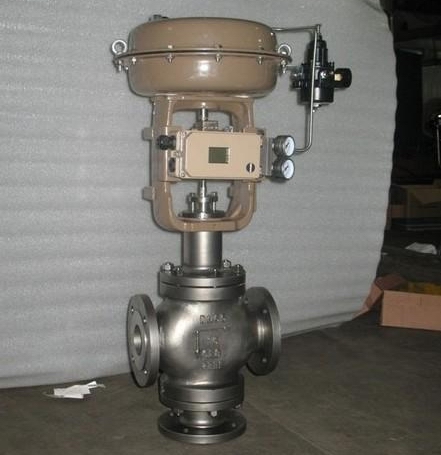

ZJHQ气动薄膜三通调节阀是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动薄膜三通调节阀配用电气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动薄膜三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。阀体为三通结构，即一进两出（气动三通分流调节阀），两进一出（气动三通分流调节阀），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。

产品特点

ZJHQ气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。气动薄膜三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

阀体

形      式	三通铸造球型阀
公称通径	合流阀：25-300分流阀：80-300
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、792-94等
材      料	铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  阀  盖	标准型：-17-230℃ 散热型：230-450℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式	薄壁圆筒型阀芯
流量特性	等百分比特性和线性特性
材      料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

执行机构

型      式	ZHA/B多弹簧薄膜执行机构
型      号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RC1/4"
环境温度	-30-70℃

阀作用形式
气关式(B)一失气时阀位开(FO);气开式(K)一失气时阀位关(FC)
附件（根据要求配置）
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

项        目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回      差%			≤3.0	≤1.0
死      区%			≤3.0	≤0.4
始终点偏差%	气开	始点	土2.5	±1.0
		终点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	土2.5	±1.0
额定行程偏差%			≤2.5
泄漏量1/h			0.01%X阀额定容量
可调范围R			30:1

额定流量系数Kv、额定行程

公称通径DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	合流阀	8.5	13	21	34	53	85	135	210	340	535	800	1360
	分流阀	-	-	-	-	-	85	135	210	340	535	800	1360
额定行程L (mm)		16		25		40				60		100
配用执行机构型号		ZHA/B-22		ZHA/B-23		ZHA/B-34				ZHA/B-56
允许压差( bar)	20-100KPa	7.8	5.4	4.9	2.9	2.9	2	1.2	1.2	0.78	0.49	0.5	0.35
	40-200KPa	16	11	10	6	6	4	2.4	2.4	1.6	1	1	0.7

备注：对于波纹管密封调节阀，最大允许压差为10bar，表中数值若小于10bar则不变，若大于10bar则取l0bar。

外形结构图



主要外形尺寸

外形尺寸及重量     单位：mm
公祢通径		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/40	185	200	220	250	275	300	350	410	450	550	640	720
	PN64	200	210	235	265	295	320	370	440	475	570	670	750
A		285	285	285	285	360	360	360	470	470	470	580	580
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
	PN64	165	175	185	205	245	255	270	335	365	430
H2		298	298	298	298	380	380	380	510	510	510
H3	PN16/40	235	247	256	268	364	384	394	465	470	540
	PN64	245	265	268	278	381	390	400	470	485	540
H4	PN16/40	364	425	430	445	660	680	690	748	740	780
	PN64	364	425	435	450	665	690	700	750	750	795
H5	PN16/40	140	150	160	180	200	210	220	260	280	320	474	580
	PN64	150	170	180	200	220	240	260	300	320	380	474	580
	PN16/40						225	245	285	305	350	540	612
	PN64						265	285	325	345	410	540	612
C		220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	236	236	236	310	310	310
重量	PN16/40	28	30	39	46	75	81	98	148	188	285
	PN64	32	37	49	61	92	98	119	191	222	320

备注：
1、表中重量为不带附件标准数据，也可安装侧装式手轮。
2、阀门法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN标准。

声明：【ZJHQ气动薄膜三通调节阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的ZJHQ气动薄膜三通调节阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
