产品名称：	电动高压调节阀	产品型号：	ZAYD
公称通径：	DN20～DN200	结构形式：	平衡式、套筒式、笼式
公称压力：	10.0MPa～16.0MPa～32.0MPa～45.0MPa	连接方式：	法兰、焊接
适用温度：	-29ºC～+150ºC	驱动方式：	电动
阀体材质：	铸铁、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体	生产厂家：	浦首阀门

产品说明

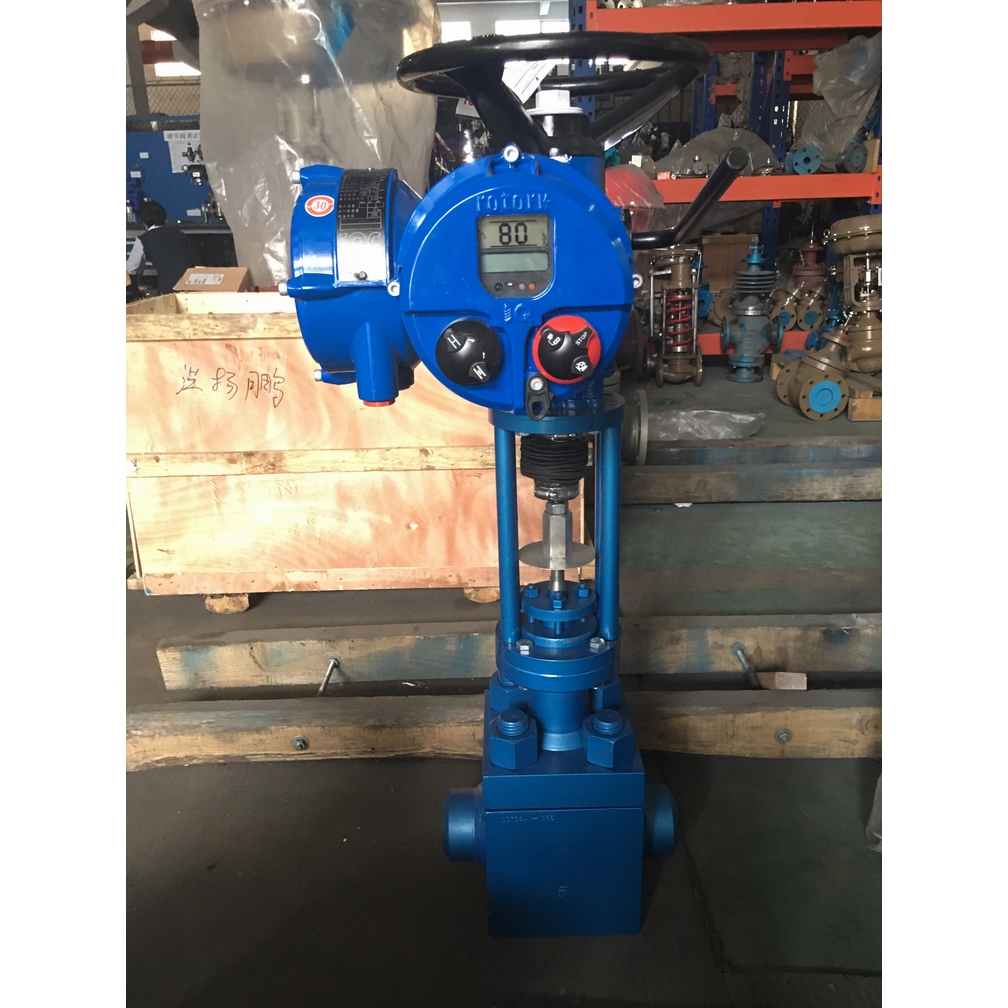

ZAYD电动高压调节阀是由PSL系列或者3810L系列直行程电动执行机构和高压调节阀体组成。电动高压笼式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小，电动高压调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。电动高压调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	笼式	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)		≤ 公称压力
公称压力(MPa)		10.0、16.0、25.0、32.0、45.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、笼式
流量特性		等百分比
配置执行器类别		3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数		电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

性能指标

项目			指标值
基本误差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

零件材料

1	阀体	WCB	304	316	316L
2	垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
3	阀笼	304	304	316	316L
4	阀芯	304	304	316	316L
5	中垫	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
6	阀盖	WCB	304	316	316L
7	螺栓	25	不锈钢	不锈钢	不锈钢
8	阀杆	304	304	316	316L
9	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
10	螺栓	25	不锈钢	不锈钢	不锈钢
11	填料压盖	WCB	304	316	316L

外形结构图



主要外形尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200
D	国标	国标压力：PN10.0、16.0、25.0、32.0、45.0MPa 美标压力：150LB、300LB、600LB、900LB、1500LB、2500LB
	美标
H、H1、H2		H、H1：该尺寸根据工程师设计为准 H2、D：该尺寸根据调节阀力矩大小而定




声明：【ZAYD电动高压调节阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的ZAYD电动高压调节阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
