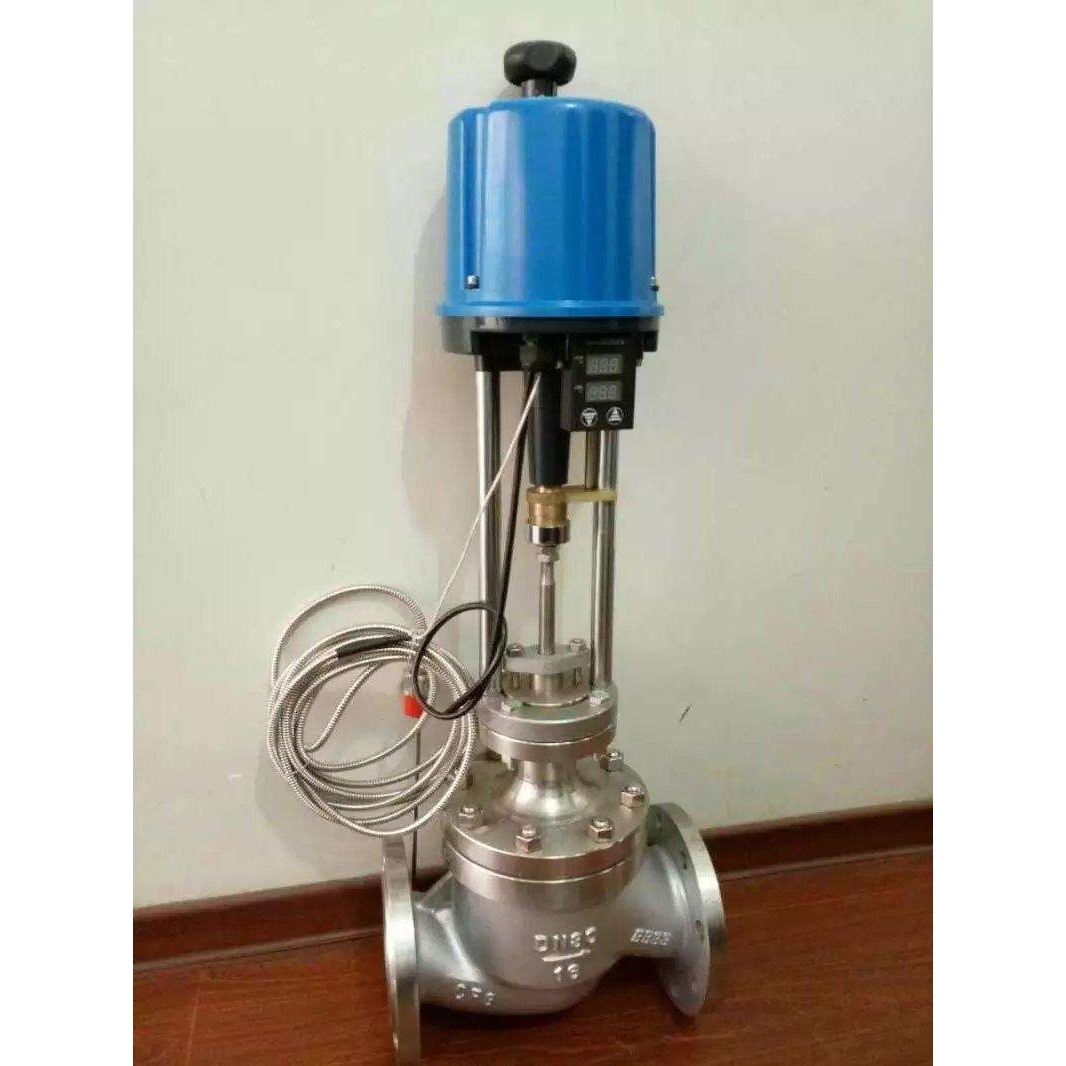

产品名称:ZZWPE自力式电动温度调节阀
产品型号:ZZWPE
产品口径:DN15~DN200
产品压力:1.6MPa~6.4MPa
产品材质:灰铸铁、铸钢、不锈钢
产品口径:DN15~DN200
产品压力:1.6MPa~6.4MPa
产品材质:灰铸铁、铸钢、不锈钢
产品名称:自力式电动温度调节阀 产品型号:ZZWPE 公称通径:DN15~DN200结构形式:单座公称压力:1.6MPa~6.4MPa连接方式:法兰、螺纹、焊接适用温度:-29ºC~+550
产品说明ZZWPE自力式电动温度调节阀由单座调节阀、电动执行机构、温度传感器和温度调节器等部件组成。主要用于对蒸汽、热气、导热油及气体等介质的温度实行自动调节和控制。结构简单,操作方便,选用温度范围广、响应时间快、密封性能可靠。因而自力式电控温度调节阀广泛应用于化工、食品、轻纺、宾馆与饭店等部门的热水供应。产品特点1、适用范围广泛,阀体结构有单座、或套筒两种型式。2、有较宽的温度设定范围,控制精度高。 3、有超温过载保护措施,安全可靠。 4、温度设定方便,运行期间也可连续调节。 工作原理由单座调节阀、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理,工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。 阀体
阀内组件
执行机构
性能
额定流量系数Kv、额定行程、允许压差

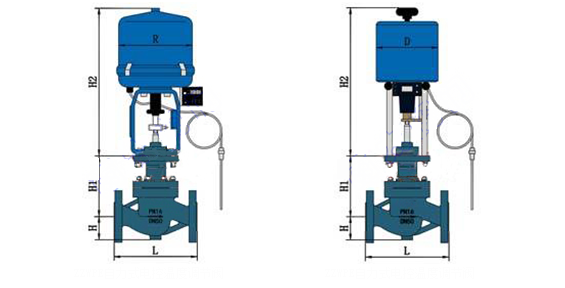

外形结构图外形尺寸及重量 单位:mm

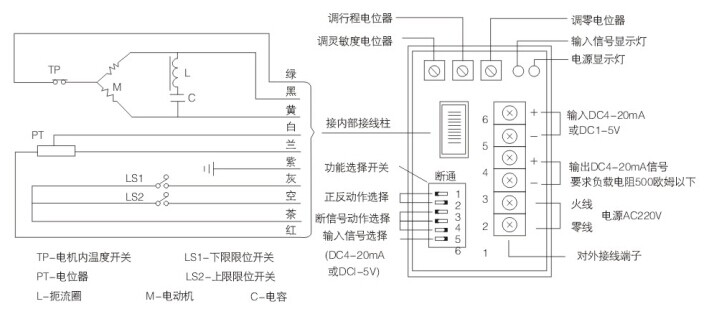

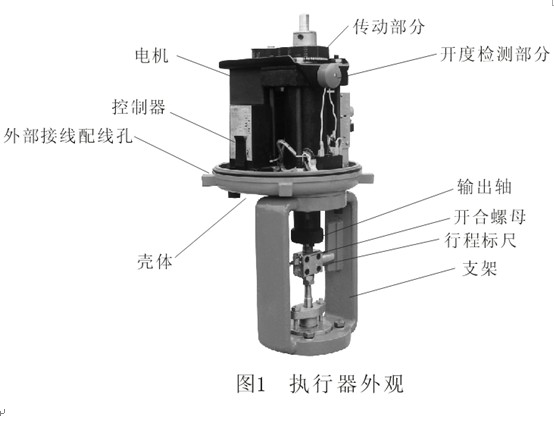

执行机构结构图本执行器主要由以下几部分组成; 1、控制器:接受来自调节器的 DC4 ~ 20mA 或 DC1 ~ 5V 信号,控制执行器按预定模式工作。 2、传动机构:把电机的旋转运动变成动力输出轴的直线往复运动,实现调节阀的开关和调节功能。 3 、开度检测机构:将输出轴的直线运动位移(阀芯的开度)经齿条、齿轮反馈给电位器,由电位器转换成电信号再反馈给控制器,当来自调节器的输入信号和阀芯的开度信号之差为零时,电机将停止工作。 4 、联结机构:通过支架将执行器和被控阀门联结,并由开合螺母将执行器输出轴和阀杆连接,开合螺母上带有指针,支架上有标尺,可指示输出轴(或阀杆)的位移 5 、手动机构:本执行器还设计有手动机构,在断电情况下,根据需要可由手动操作来完成调节阀的开、关和调节功能。 接线图主要特点3810L系列直行程电子式电动执行器是以220V交流单相电源做为驱动电源,接受来自调节器控制信号(DC4 ~ 20mA 或 DC1 ~ 5V),实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时,几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。主要特点1.1 执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4 ~ 20mA(或DC1 ~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单 方便。 1.2 执行器的关键部件 — 控制器,采用最先进的混合集成电路,用树脂密 封浇铸,外形为匣状,体积小,可靠性高。 1.3 驱动量的反馈检测采用高性能导电塑料电位器,分辨率< 0.4%。 1.4 具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。 1.5 用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态。) 1.6 用状态选择开关可以设定(正、反动作。) 1.7 用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V。) 1.8 调整工作零点(始点)和行程(终点)简单易行。 1.9 当突然断电时,能确保阀芯自锁。 1.10 采用同步皮带转动,有效降低了噪音。 1.11 延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起 动保护,并可反向运行取消延时保护。 2 主要技术参数 2.1 电源:AC220V±10%,50HZ 2.2 耗电功率(额定负载时) 规格 A 型执行器 50VA; 规格 B 型执行器 150VA; 规格 C 型执行器 220VA。 2.3 输入信号:DC4 ~ 20mA 或 DC1 ~ 5V。 2.4 输出信号:DC4 ~ 20mA(负载电阻碍500Ω以下)。 2.5 控制精度:基本误差:±1%;回差≤1%;死区≤1%。 2.6 工作行程调整范围:“零点”:±25%;“行程”20% ~ 100%。 2.7 外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。 直行程3810L、3410L系列
角行程3810R、3410R系列
|
