您现在的位置：首页 > 各类阀门选型 > 调节阀

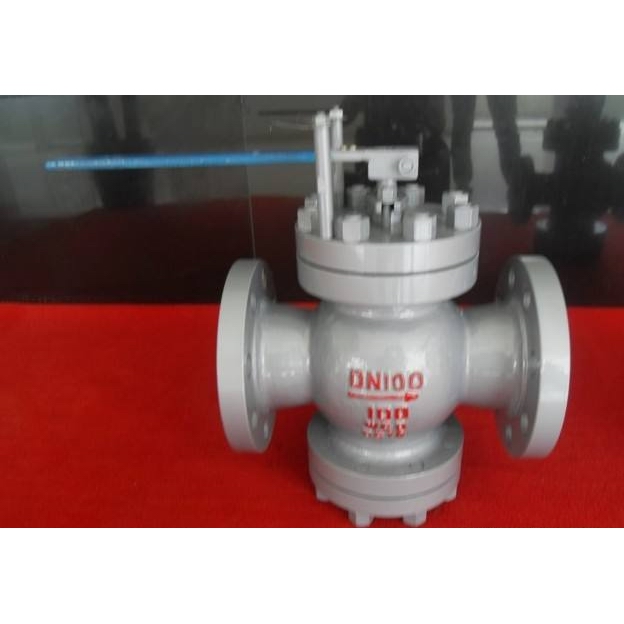

产品名称：T40H回转式调节阀

产品型号：T40H
产品口径：DN15～DN600
产品压力：1.6MPa～10.0MPa
产品材质：灰铸铁、铸钢、不锈钢

产品名称：回转式调节阀产品型号：T40H 公称通径：DN15～DN600结构形式：回转式公称压力：1.6MPa～10.0MPa连接方式：法兰适用温度：-29ºC～+450ºC驱动

产品名称：	回转式调节阀	产品型号：	T40H
公称通径：	DN15～DN600	结构形式：	回转式
公称压力：	1.6MPa～10.0MPa	连接方式：	法兰
适用温度：	-29ºC～+450ºC	驱动方式：	手动
阀体材质：	灰铸铁、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽	生产厂家：	浦首阀门

产品说明

T40H回转式调节阀由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上，通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小，从而实现调节流量的目的。

零件材料

零件名称	阀体	阀盖	阀座、阀瓣、阀杆
主要材料	灰铸铁、铸钢	灰铸铁、铸钢	不锈钢

性能规范

型号	工作压力（MPa）	适用温度（℃）	材质
T40H-16	1.6	≤200	灰铸铁
T40H-25	2.5	≤450	铸钢
T40H-40	4.0
T40H-64	6.4
T40H-100	10.0

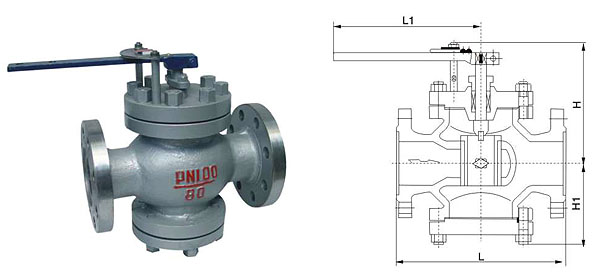

外形结构图

T40H回转式调节阀(图1)

主要外形尺寸

公称压力	尺寸（mm）
（MPa）	DN	20	25	32	40	50	65	80	100	125	150	200	250	300
1 6	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	140	150	180	200	230	240	270	300	350	380	440	500	650
	H	180	200	205	210	230	230	250	250	290	300	325	330	450
	H1	90	100	107	113	120	125	140	150	190	205	270	270	330
	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	150	160	180	210	245	260	290	320	370	410	480	540	700
2 5	H	180	200	205	210	230	240	250	280	290	300	325	330	450
	H1	90	100	100	120	120	130	150	150	190	205	270	270	335
	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	150	160	190	210	245	270	300	330	380	420	500	560	720
4 0	H	180	200	205	210	230	240	250	290	300	310	335	350	470
	H1	90	100	110	113	120	130	150	170	190	210	220	290	360
	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	160	170	200	230	260	290	320	350	400	440	530	600	760
6 4	H	185	210	220	225	250	250	260	300	310	320	340	360	480
	H1	100	110	110	135	35	140	160	180	200	220	230	300	370
	L	180	200			300	315	380	400		450
	L1	180	200			280		380	4700		414
10 0	H	150	165			240		270	280		360
10 0	H1	105	115			130		190	190		250

声明：【T40H回转式调节阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的T40H回转式调节阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
