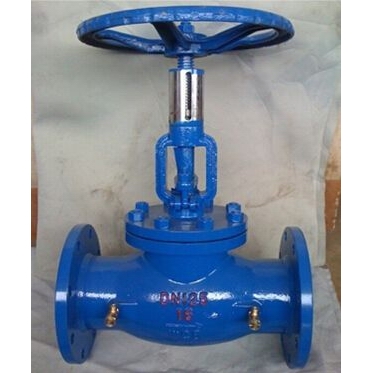

产品名称：	手动流量调节阀	产品型号：	T40H
公称通径：	DN15～DN600	结构形式：	截止式
公称压力：	1.0MPa～1.6MPa～2.5MPa	连接方式：	法兰、内螺纹、焊接
适用温度：	-29ºC～+350ºC	驱动方式：	手动
阀体材质：	灰铸铁、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽	生产厂家：	浦首阀门

产品说明

T40H手动流量调节阀是一种具有特殊功能的调节阀，它除具有调节阀功能外，还能实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口处装上适当规模的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，就能克服“大流量、小温差”的不合理现象，是供热系统中的理想产品。

产品应用

T40H手动流量调节阀可安装在供水管上，也可安装在回水管上，一般安装在回水管上，尤其对于高温环路，为方便调试，更要安装在回水管路上，安装了平衡阀的供回水管不必再设截止阀。

性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质	传动方式
T40H-10	10	1.0	-29~350	水、蒸汽	手动、齿轮传动、电动
T40H-16	16	1.6
T40H-25	25	2.5

零部件材料

型号	材料
	阀体、阀盖、填料压盖、手轮	阀杆、阀瓣密封圈	指示盘、阀杆螺母、螺母套
T40H-10	灰铸铁、（铸钢）	不锈钢	黄铜
T40H-16
T40H-25

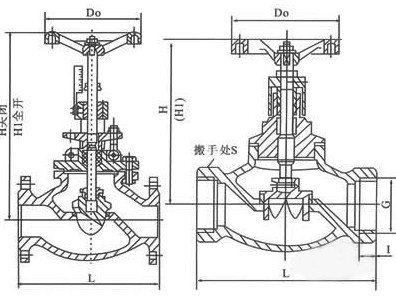

外形结构图



主要外形尺寸

DN	L	H	H1	D0
15	130	150	160	80
20	150	160	170	180
25	160	182	197	80
32	180	192	207	90
40	200	250	270	100
50	230	264	284	120
65	290	380	410	200
80	310	413	448	200
100	350	446	506	240
125	400	540	595	240
150	480	623	688	360
200	495	687	762	400
250	622	782	867	500
300	698	914	1009	500
350	787	968	1073	680
400	914	1037	1152	680
500	978	1440	1440	—
600	1295	1790	1790	—



声明：【T40H手动流量调节阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的T40H手动流量调节阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
