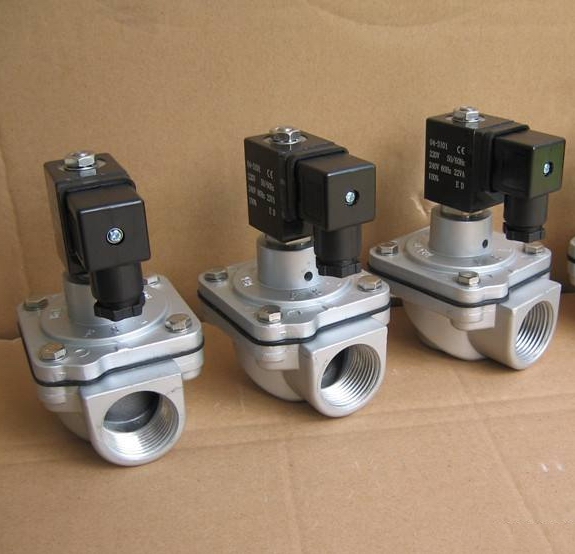

产品名称：	直角式脉冲电磁阀	产品型号：	DMF
公称通径：	DN15～DN100	结构形式：	直角式、直通式、淹没式
公称压力：	0.3MPa～0.8MPa	连接方式：	螺纹
适用温度：	-25ºC～+180ºC	驱动方式：	电磁动
阀体材质：	铝合金	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	空气	生产厂家：	浦首阀门

产品说明

DMF直角式脉冲电磁阀是利用控制系统发出的脉冲转化为机械的脉动，使脉动气体的强大能量变成动能在极短时间内瞬间释放，产生巨大冲击力，控制系列常采用PLC、单片机等来控制脉冲的时间间隔，以实现自动喷吹等功能。

工作原理

①膜片将电磁脉冲阀分前、后二个气室，当接通紧缩空气时，紧缩空气经过节省孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。 　　
②系统设备发出一个脉冲信号使电磁脉冲阀衔铁后移，阀后气室放气孔翻开，后气室迅速失压，膜片组件后移，压缩空气经过阀输出口喷出，电磁脉冲阀处于“开启”状态。
③待脉冲信号消失，电磁脉冲阀衔铁复位，后气室放气孔封闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

产品分类

①直通式电磁脉冲阀：阀体进出口成180度，直接受电信号控制的膜片阀；
②直角式电磁脉冲阀：阀体进出口成直角，直接受电信号控制的膜片阀；
③淹没式电磁脉冲阀：阀体进气口淹没在气包内，直接受电信号控制的膜片阀。

使用环境

1、温度：-25℃~55℃  55℃~180℃
2、空气的相对湿度不超过85%
3、防护等级符合IP64
4、膜片寿命：100万次
5、脉冲阀寿命： 规范安装、正确使用、合理维护  淹没脉冲阀的条件下使用五年。

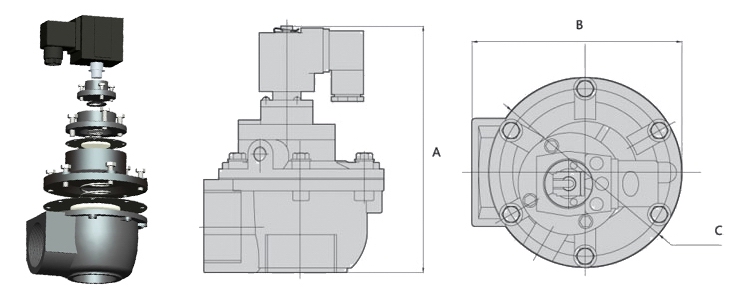

外形结构图



主要外形尺寸

规格型号	A	B	C
15M	124	102	φ92
20M	124	102	φ92
20J	124	88	φ74
25J	124	88	φ74
20P	124	104.5	82.5×82.5
25P	124	104.5	82.5×82.5
20	112	88	φ74
25	112	88	φ74
35P	142	121	φ111.5
40S	162	131	φ117
45P	174	138	φ126
50S	202	205	φ184
50S-A	208	167.5	φ145
62S	222	210	φ185
62S-A	208	167.5	φ145
76S	245	230	φ200
