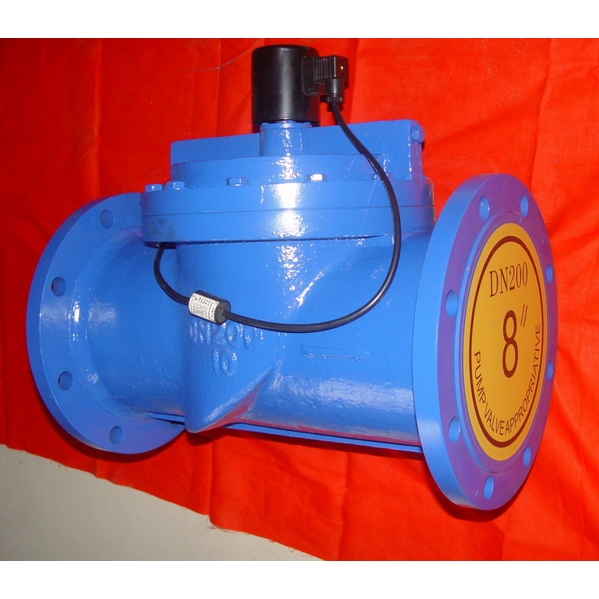

产品名称：	消防电磁阀	产品型号：	ZCX
公称通径：	DN15～DN300	结构形式：	膜片式、活塞式、先导式、直动式
公称压力：	1.0MPa～1.6MPa	连接方式：	法兰、螺纹
适用温度：	-5ºC～+80ºC	驱动方式：	电磁动
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、给排水	生产厂家：	浦首阀门

产品说明

ZCX消防电磁阀适用于以水或液体为工业介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。ZCX电磁阀采用橡胶密封，故对工作介质的清洁度大大降低，具有启闭迅速，可靠性高等特点。

结构原理

ZCX消防电磁阀为膜片一次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处状态的不同，可分为常闭电磁阀和常开电磁阀。
常闭：常位时，活动铁 芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀口外泄，以致主阀膜片上下产生 压力差，膜片被迅速托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副阀口，继而副阀膜片上腔压力上升，主阀膜片压向阀座，阀又呈关闭状态。
常开：当线圈通电时，产生磁场力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭。随着主阀阀内上下压差趋向相等，主阀膜片由弹簧及自重压向密封 阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀环由于弹簧作用上升，副阀打开，主阀膜片上腔内介质经副阀流走、压力下降，当压力降到一定值后，主阀由上 下压差作用向上升起，主阀打开，阀门开启。

技术参数

公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介质	液体、水、≤ΟE、及其他非腐蚀性流体
功耗VA	17						30
阀体材质	铜  不锈钢						铸铁
流量系数Kv值	2.8	5	8.5	12	18	28	45	70	110	180	250	600	870	1000
动作方式	常开常闭
型式	先导式
介质温度（℃）	-5～80						-50～60
工作压力（Mpa）	0.05～1.0						0.1～1.0					0.15～1.0
额定电压	AC220V·DC24V其余规格可作特殊订货

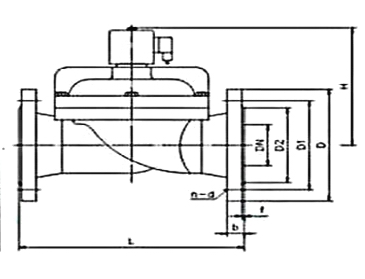

外形结构图



主要外形尺寸

公称通径DN	内螺纹连接			法兰连接
	内螺纹	外形尺寸		外形尺寸		法兰尺寸
	G	H	L	H	L	D	D1	D2	n-d	b	f
15	1/2″	105	90
20	3/4″	114	100
25	1″	138	120	130	160	115	85	65	4- 14	16	3
32	11/4″	151	137	137	180	140	100	76	4- 18	18	3
40	11/2″	155	145	152	200	150	110	84	4- 18	18	3
50	2″	187	188	152	230	165	125	99	4- 18	20	3
65				222	290	185	145	118	4- 18	20	3
80				239	310	200	160	132	8- 18	20	3
100				255	350	220	180	156	8- 18	22	3
125				416	360	250	210	184	8- 18	22	3
150				440	400	285	240	211	8- 22	24	3
200				443	600	340	295	266	8- 22	24	3
250				493	750	395	350	319	12- 22	26	3
300				549	850	445	400	370	12-φ22	26	4



声明：【ZCX消防电磁阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的ZCX消防电磁阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
