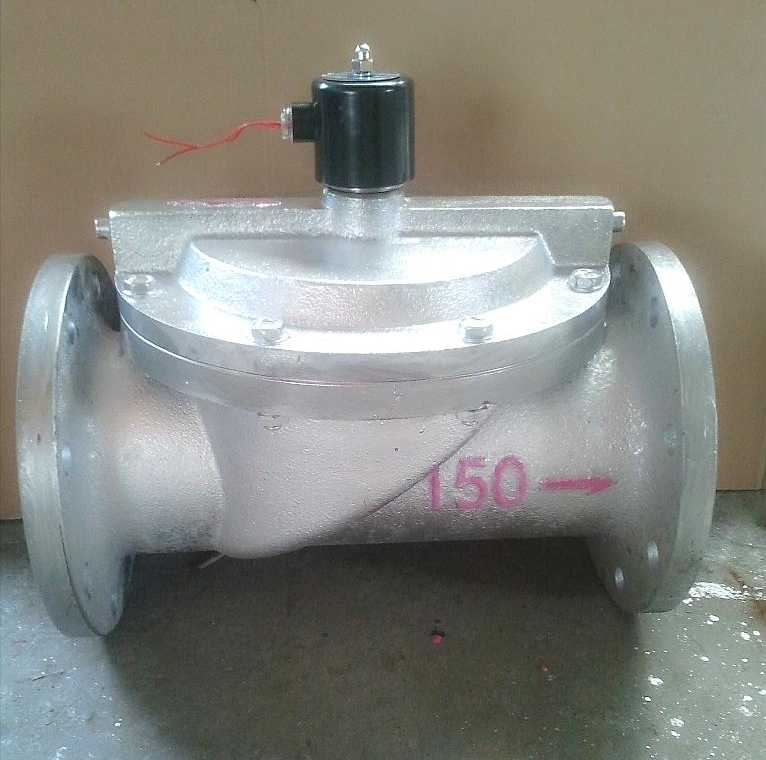

产品名称：	水用电磁阀	产品型号：	DF
公称通径：	DN15～DN150	结构形式：	先导式
公称压力：	0.8MPa	连接方式：	法兰、螺纹
适用温度：	-10ºC～+75ºC	驱动方式：	电磁动
阀体材质：	铸铁、黄铜、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、液体	生产厂家：	浦首阀门

产品说明

DF水用电磁阀广泛用于对水、液体体管路的自动启闭，具有启闭迅速，性能稳定，使用方便，可靠性高、寿命长的优点。广泛应用于印染、清水、电厂、石油、化工、冶金、纺织、食品、造船、医疗、环保、城市及其他各行业部门的清水输送管路中，完成清水输送管路系统中介质的自动控制。

工作原理

常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。
    当线圈断电时，主阀口关闭，介质截止。
常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。当线圈断电时，主阀口打开，介质流通。

技术参数

最高工作压力	0.8MPa
工作压差	0.03～0.8MPa
环境温度	-10～+50℃
介质温度	0～75℃
电压	AC:380V；220V；36V/50Hz DC:12V；24V；110V；220V；
绝缘等级	B级
功率	Ø5～Ø20 12W
	Ø25～Ø100 15W
	Ø125～Ø150 30W
线圈温升	≤80℃
电源允许波动	-15%～+10%
工作介质	液体、气体、油20CST
响应时间	Ø3～Ø50≤1秒 关 ≤2秒 Ø65～Ø150≤3秒 关 ≤5秒
安装方式	介质流向与电磁阀箭头保持一致，线圈向上，允许倾斜度小于30°

规格参数

型号	L mm	H mm	连接方式
DF-3	45	70	G 1/8 内螺纹
DF-5	48	82	G 1/8 内螺纹
DF-10	70	95	G 3/8 内螺纹
DF-15	83	92	G 1/2 内螺纹
DF-20	85	98	G 3/4 内螺纹
DF-25	102	120	G 1 内螺纹
DF-15	90	105	G 1/2 内螺纹
DF-20	100	115	G 3/4 内螺纹
DF-25	120	135	G 1 内螺纹
DF-32	135	145	G 1 1/4 内螺纹
DF-40	145	160	G 1 1/2 内螺纹
DF-50	190	180	G 2 内螺纹
DF-40F	155	205	法兰4孔φ17.5孔径φ110孔距
DF-50F	200	220	法兰4孔φ17.5孔径φ125孔距
DF-65F	235	260	法兰4孔φ17.5孔径φ145孔距
DF-80F	270	275	法兰4孔φ17.5孔径φ160孔距
DF-100F	350	310	法兰8孔φ17.5孔径φ180孔距
DF-125F	450	405	法兰8孔φ17.5孔径φ210孔距
DF-150F	450	405	法兰8孔φ22孔径φ24孔距

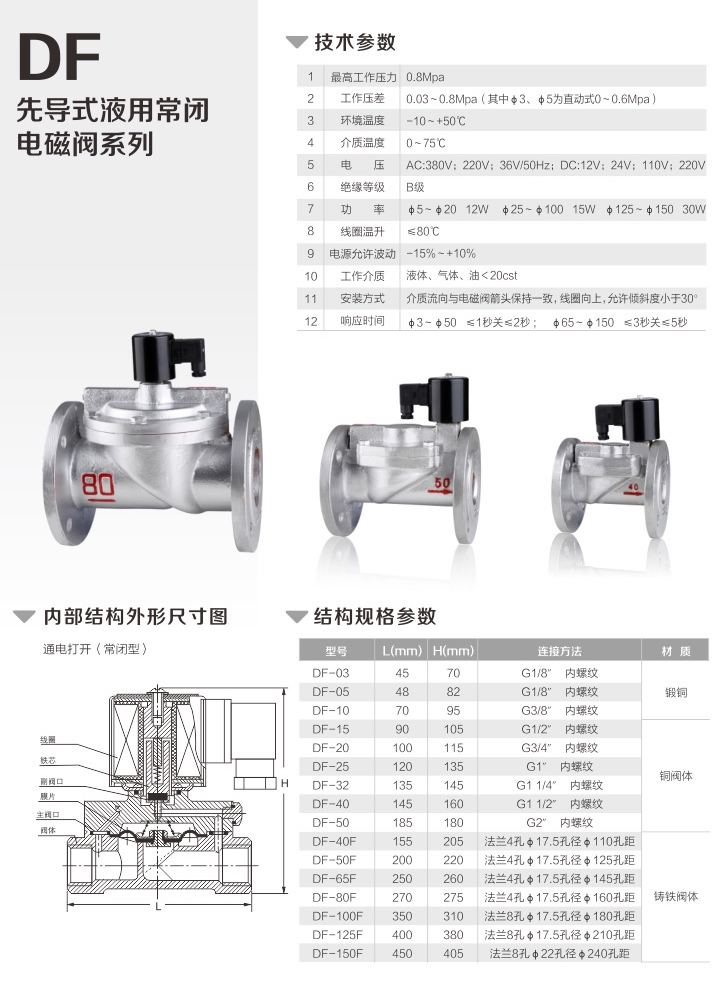

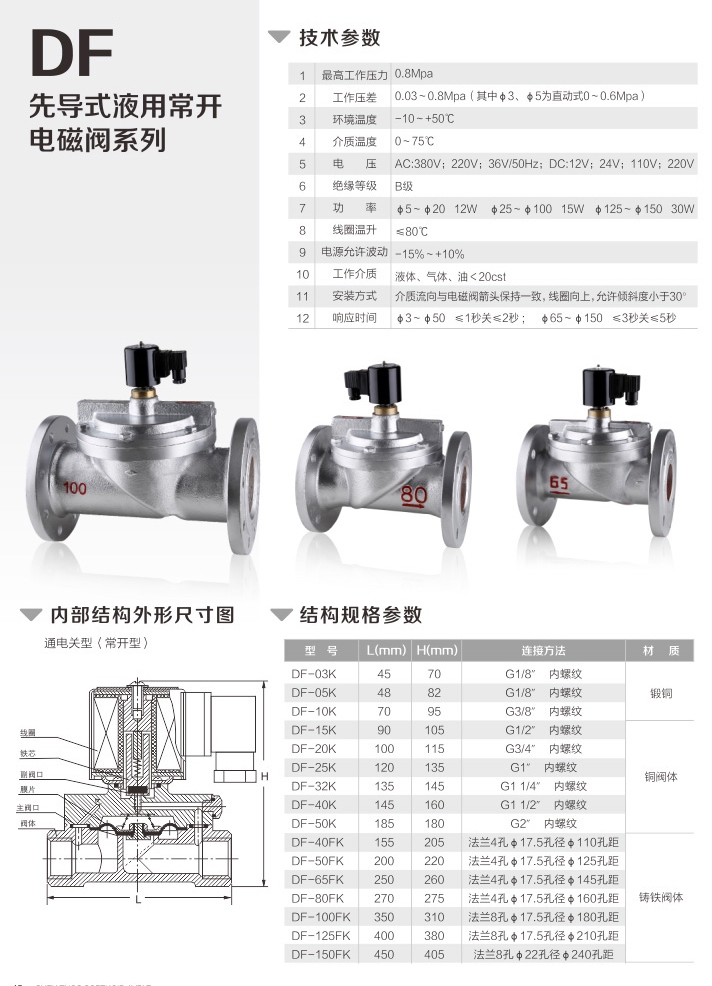

外形结构图

声明：【DF水用电磁阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的DF水用电磁阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
