产品名称：	直动式真空电磁阀	产品型号：	ZCA
公称通径：	DN3～DN200	结构形式：	直动式
真空负压：	0.1MPa	连接方式：	法兰、螺纹、焊接
适用温度：	0ºC～+100ºC	驱动方式：	电磁动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	空气、气体等	生产厂家：	浦首阀门

产品说明

ZCA直动式真空电磁阀主要用于真空管路或与真空泵联动控制系统中，广泛应用于真空吸塑、真空包装、真空吸盘、真空泵等设备的配套使用以及自来水公司的虹吸真空供水自控系统。

工作原理

ZCA直动式真空电磁阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。直动式真空电磁阀按产品结构及控制方式，可分为真空保压型、真空排空型和高真空双向保压型三种类型。

结构作用

ZCA直动式真空电磁阀是指工作压力低于正常标准大气压，形成一定真空（负压）的电磁阀，是适用于真空设备管路，做开关两位通断使用的常用阀门，广泛应用于纯净空气、食品、冶金，及对泄露要求较高的场所。根据结构形式及控制方式的不同，通常可分为保压型、排空型以及双向保压型三种类型。

结构特点

1，由于直动式真空电磁阀的使用压力为真空状态，无法带压力启动，因此只能用直动式电磁阀，而普通电磁阀在有压差的情况下，则选用先导式电磁阀；
2，真空电磁阀对泄漏要求非常高，所以密封方式不能用间隙密封，应保证连接的高度密封性。
3，真空电磁阀的气流顺序为倒流状态。
4，阀体一般采用不锈钢材质，而普通电磁阀的阀体材质则无要求。

技术参数

公称通径：DN3~200mm
阀体材质：铸钢、不锈钢
适用介质：无腐蚀气体及液体
介质温度：0~100℃
环境温度：-10~+40℃
真空负压：0.1MPa
电源电压：交直流各种电压
控制方式：常闭、常开
选装配置：信号反馈、防爆

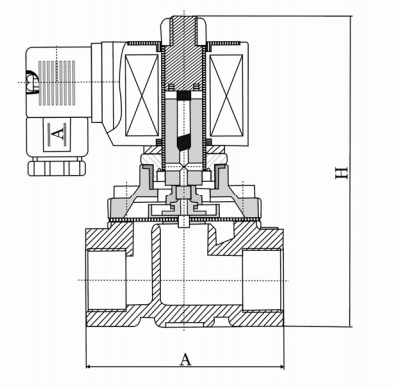

外形结构图

主要外形尺寸

公称通径	螺纹连接			法兰连接
	G螺纹	A	H	A	H
DN3-8	G1/8、G1/4	47	65
DN10	G3/8	70	135
DN15	G1/2	70	135	100	140
DN20	G3/4	85	140	110	145
DN25	G1	95	218	125	155
DN32	G1-1/4	115	270	140	160
DN40	G1-1/2	130	275	150	170
DN50	G2	145	205	165	175
DN65				200	240
DN80				240	260
DN100				280	295
DN125				310	295
DN150				460	350
DN200				460	350

声明：【ZCA直动式真空电磁阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的ZCA直动式真空电磁阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
