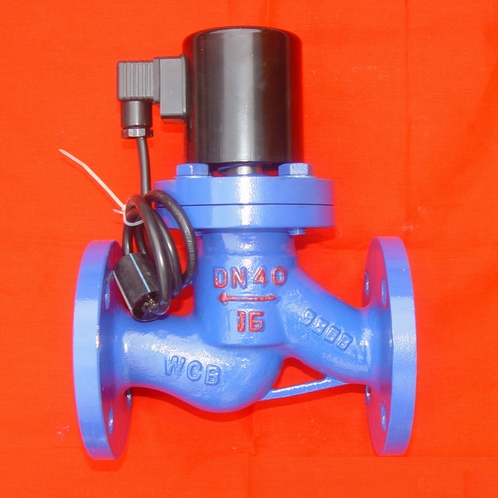

产品名称：ZCZP活塞式蒸汽电磁阀

产品型号：ZCZP
产品口径：DN15～DN150
产品压力：1.0MPa～1.6MPa
产品材质：铸钢、不锈钢

产品名称：活塞式蒸汽电磁阀产品型号：ZCZP 公称通径：DN15～DN150结构形式：先导活塞式公称压力：1.0MPa～1.6MPa连接方式：法兰、螺纹适用温度：-29ºC～+200&or

产品名称：	活塞式蒸汽电磁阀	产品型号：	ZCZP
公称通径：	DN15～DN150	结构形式：	先导活塞式
公称压力：	1.0MPa～1.6MPa	连接方式：	法兰、螺纹
适用温度：	-29ºC～+200ºC	驱动方式：	电磁动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽	生产厂家：	浦首阀门

产品说明

ZCZP活塞式蒸汽电磁阀适用于以蒸汽加热为介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。

技术参数

工作介质

蒸汽及其他腐蚀性气体

介质温度℃

≤200

工作压力MPa

1.6

工作压差MPa

0.05～1.6

0.1～1.6

电源电压

AC220V其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系数KV

泄漏量ml/min

按JB/T7352-94·F规定

公称通径mm

100

125

150

功耗VA

30、40

30、40、50

外形结构图

主要外形尺寸

公称通径DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	176	130	95	65	46	14	2	4-φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-φ14
25	148	110	1	210	160	115	85	65	16	3	4-φ14
32	182	120	1 1/4	221	180	140	100	76	18	3	4-φ18
40	182	140	1 1/2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65				265	290	185	145	118	20	3	4-φ18
80				276	310	200	160	132	20	3	8-φ18
100				373	350	220	180	156	22	3	8-φ18
125				416	400	250	210	184	22	3	8-φ18
150				400	480	285	240	211	24	3	8-φ22

声明：【ZCZP活塞式蒸汽电磁阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的ZCZP活塞式蒸汽电磁阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
