产品名称：	超高温电磁阀	产品型号：	ZCG
公称通径：	DN15～DN150	结构形式：	先导活塞式
公称压力：	1.0MPa～4.0MPa	连接方式：	法兰、螺纹
适用温度：	-29ºC～+450ºC	驱动方式：	电磁动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽	生产厂家：	浦首阀门

产品说明

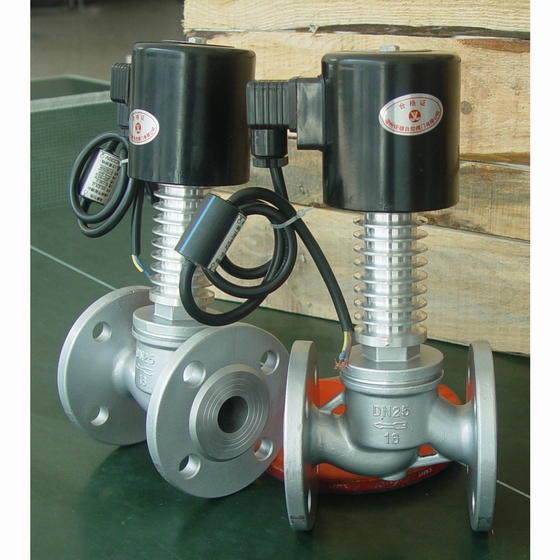

ZCG超高温电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的首选产品。

产品特点

①特殊场合可持续长时间通电，采用全金属密封，介质流体温度最高可达350℃-450°C
②不同的使用介质,采用针对性的密封，更加提高电磁阀合理性
③采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一
④采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠性，可持续频繁工作
⑤介质流体最高压力可分别提供2.5Mpa-4.0Mpa;

应用范围

航天、船舶重工、石油化工、电力装备、生物制药、工业炉窑、酿酒、干燥设备、暖通空调、电镀涂装、食品工业、热电厂、橡塑机械等。

技术参数

原理结构：分步直动活塞型、先导活塞型
流体温度：C7组：≤350℃
控制方式：常闭式、常开式
标准电压：AC220V、DC24V (其它可特制)
流体范围①：热水、蒸汽、导热油等高温介质
环境温度：-30--75℃
密封材料：PTFE、紫铜
电气连接：接线盒
防护等级：普通型IP54、防爆型IP56
防爆等级：dⅡBT4 、dⅡCT5

技术规格

介质温度℃	ZCG	≤250 ≤450
	ZCH	≤400
公称压力(MPa)	ZCG	2.5
	ZCH	4.0
工作压差(MPa)	ZCG	0.1-2.5
	ZCH	0.1-4.0
公称通径(MPa)	15	20	25	32	40	50	65	80	100
功耗	130VA				480VA
电源电压	AC220V DC 24V 其余规格可作特殊订货
额定流量系数(KV)	3.8	7.4	10.3	18.8	25.7	41	58	85	154
泄漏量(ml/min)	按JB/T7352-94·F规定

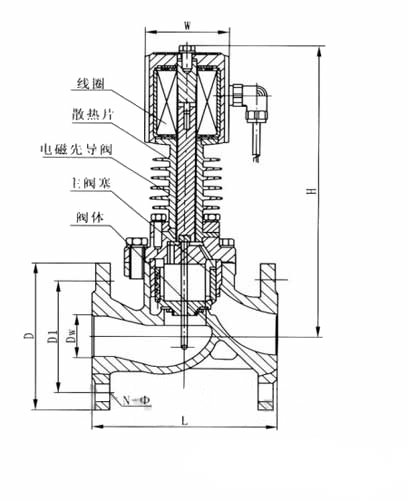

外形结构图



主要外形尺寸

型号规格②	通径DN[mm]	工作压力 [bar]	阀体材质	内螺纹式尺寸［mm］			法兰式尺寸［mm］
				G	L	H	L	H	D	D1	n-d
ZCG15	15	B016级：0-16 B8级：0-8（常开） B25级：1-25（特制）	不锈钢	1/2〃	90	198	90	200	Φ95	65	4-Φ12
ZCG 20	20			3/4〃	95	200	115	205	Φ105	75	4-Φ14
ZCG 25	25			1〃	110	210	125	210	Φ115	85	4-Φ14
ZCG 32	32			1 1/4〃	120	220	140	220	Φ135	100	4-Φ18
ZCG 40	40			1 1/2〃	140	230	165	230	Φ145	110	4-Φ18
ZCG 50	50			2〃	160	245	190	260	Φ160	125	4-Φ18
ZCG65F	65	B16级：0.5-16 B25级：1-25（特制）	不锈钢  碳钢WCB	-	-	-	250	310	Φ185	145	4-Φ18
ZCG 80F	80			-	-	-	270	325	Φ200	160	8-Φ18
ZCG100F	100			-	-	-	320	420	Φ220	180	8-Φ18
ZCG150F	150			-	-	-	400	490	Φ285	240	8-Φ18

安装方式

1、在安装电磁阀前：请仔细核对电磁阀型号和规格并冲洗管道和接口
2、超高温电磁阀安装方向：介质流通方向应与阀体上箭头方向一致；电磁线圈部分应竖直向上
3、不要将超高温电磁阀安装于管道低凹处，以免因蒸汽凝结水，杂质等沉积在阀内而妨碍动作
4、超高温电磁阀不可在爆炸危险场合使用
5、ZCG超高温电磁阀安装处应留有一定空间，以便散热及日常保养与定期保养。

声明：【ZCG超高温电磁阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的ZCG超高温电磁阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
