您现在的位置：首页 > 各类阀门选型 > 安全阀

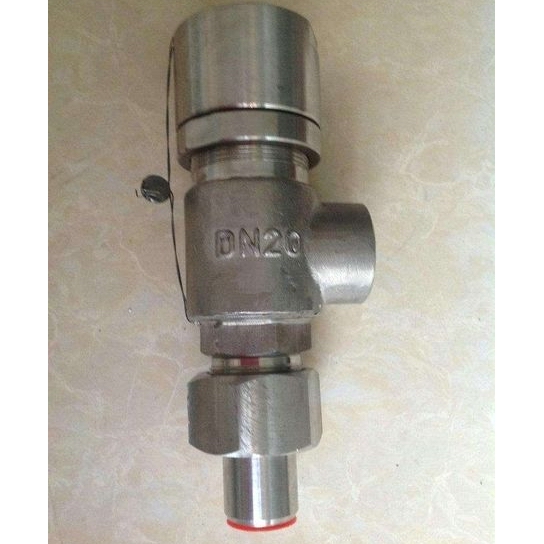

产品名称：A21F,A21H,A21W,A21Y不锈钢安全阀

产品型号：A21F、A21H、A21W、A21Y
产品口径：DN15～DN25
产品压力：1.6MPa～16.0MPa
产品材质：铸钢、不锈钢

产品名称：不锈钢安全阀产品型号：A21F、A21H、A21W、A21Y 公称通径：DN15～DN25结构形式：弹簧微启式公称压力：1.6MPa～16.0MPa连接方式：外螺纹适用温度：-40&ord

产品名称：	不锈钢安全阀	产品型号：	A21F、A21H、A21W、A21Y
公称通径：	DN15～DN25	结构形式：	弹簧微启式
公称压力：	1.6MPa～16.0MPa	连接方式：	外螺纹
适用温度：	-40ºC～+200ºC	驱动方式：	弹簧自动起跳
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽、空气、气体等	生产厂家：	浦首阀门

产品说明

A21F、A21H、A21W、A21Y不锈钢安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上，作为超压保护装置。A21Y型适用于温度≤100℃的液化石油气等。

主要零部件材料

NO.	零件名称	A21H-C/A21F材料	A21W-P/A21F-P材料	A21Y-R材料
1	管接头	20	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	管接头螺母	35	2Cr13	1Cr18Ni9Ti
3	阀座	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	阀瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE	1Cr18Ni12Mo2Ti
6	弹簧座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	锁紧螺母	Q235-A	ZG230-450	1Cr18Ni9Ti
9	弹簧导向垫	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	调节螺母	Q235-A	2Cr13	1Cr18Ni12Mo2Ti
11	密封面材料	"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

外形结构图

A21F,A21H,A21W,A21Y不锈钢安全阀(图1)

主要外形尺寸

型号	公称通径	do	d	Do	M	d1	D1	L	L1	≈H
A21F/H/W/Y-16C-25C-40C A21F/H/W/Y-16P-25P-40P A21F/H/W/Y-16R-25R-40R	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	16	20	25	M33×1.5	G3/4"	35	40	87	68
	25	18	25	31	M39×1.5	G1"	40	50	100	105
A21F/H/W/Y-64C-100C A21F/H/W/Y-64P-100P A21F/H/W/Y-64R-100R	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
A21F/H/W/Y-160C A21F/H/W/Y-160P A21F/H/W/Y-160R	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285

声明：【A21F,A21H,A21W,A21Y不锈钢安全阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的A21F,A21H,A21W,A21Y不锈钢安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
