您现在的位置：首页 > 各类阀门选型 > 安全阀

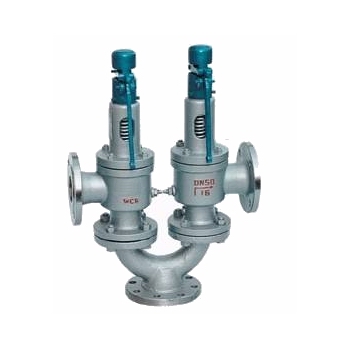

产品名称：A38Y,A43H,A37H双联式安全阀

产品型号：A38Y、A43H、A37H
产品口径：DN15～DN400
产品压力：1.6MPa～4.0MPa
产品材质：铸钢、不锈钢

产品名称：双联式安全阀产品型号：A38Y、A43H、A37H 公称通径：DN15～DN400结构形式：弹簧式公称压力：1.6MPa～4.0MPa连接方式：法兰适用温度：-29ºC～+540

产品名称：	双联式安全阀	产品型号：	A38Y、A43H、A37H
公称通径：	DN15～DN400	结构形式：	弹簧式
公称压力：	1.6MPa～4.0MPa	连接方式：	法兰
适用温度：	-29ºC～+540ºC	驱动方式：	弹簧自动起跳
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽、空气、气体等	生产厂家：	浦首阀门

产品说明

A38Y、A43H、A37H双联式安全阀适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。A38Y、A43H、A37H型双联式安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成，其公称通径系列指Y型接头进口通径。

双联组合

A38Y型	相应的A48Y型
50	32×2
80	50×2
100	65×2
150	100×2
A43Y型	相应的A47Y型
50	32×2
80	50×2
100	80×2
125	100×2
150	125×2
A37Y型	相应的A47Y型
50	32×2
80	65×2
100	80×2
125	100×2
150	125×2

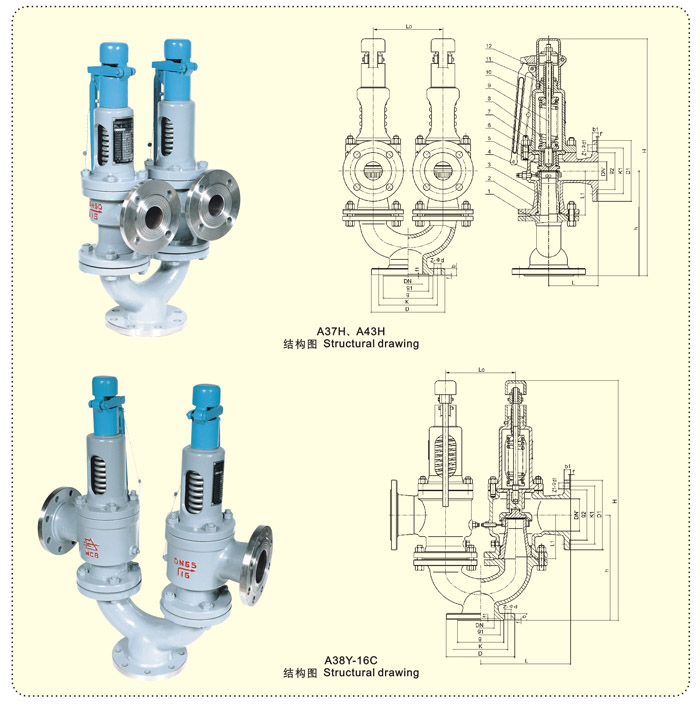

外形结构图

A38Y,A43H,A37H双联式安全阀(图1)

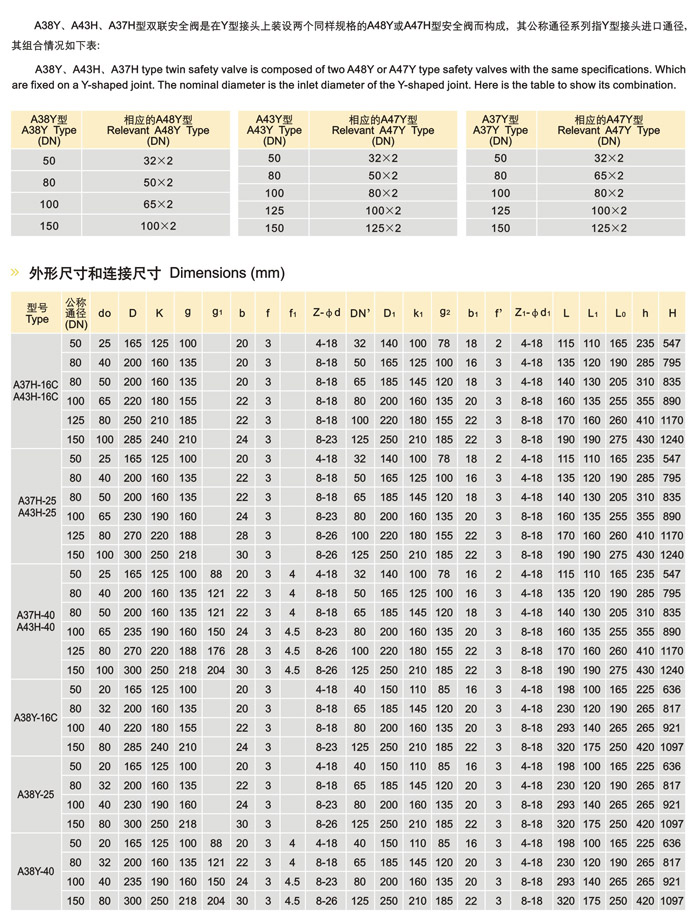

主要外形尺寸

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN	D1	K1	g2	b1	f	Z1-ød1	L	L1	L0	h	H
A38Y-16C	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		20	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-25	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		22	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-40	50	20	165	125	100	88	20	3	4	4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135	121	22	3	4	8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097

主要外形尺寸

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN	D1	K1	g2	b1	f	Z1-ød1	L	L1	L0	h	H
A37H-16C A43H-16C	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		20	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		20	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	250	210	185		22	3		8-18	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-25 A43H-25	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		22	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		22	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188		28	3		8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-40 A43H-40	50	25	165	125	100	88	20	3	4	4-18	32	140	100	78	16	2	4-18	115	110	165	235	547
	80	40	200	160	135	121	22	3	4	8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135	121	22	3	4	8-18	65	185	145	120	18	3	4-18	140	130	205	310	835

A38Y,A43H,A37H双联式安全阀(图2)

声明：【A38Y,A43H,A37H双联式安全阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的A38Y,A43H,A37H双联式安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
