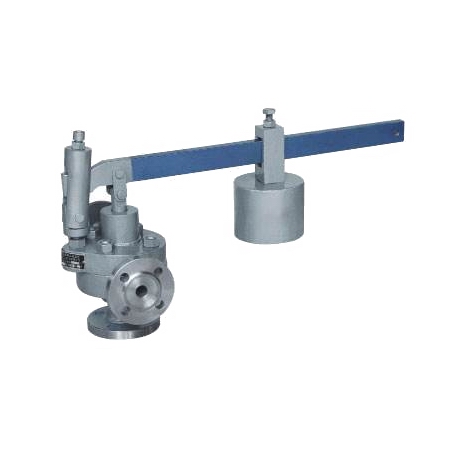

产品名称：	脉冲杠杆式安全阀	产品型号：	GA49H
公称通径：	DN25	结构形式：	杠杆式
公称压力：	1.6MPa～6.4MPa	连接方式：	法兰
适用温度：	-29ºC～+450ºC	驱动方式：	重锤杠杆
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽、气体	生产厂家：	浦首阀门

产品说明

GA49H脉冲杠杆式安全阀主要用于电站锅炉、压力容器、减温减压装置等设备，防止压力超过允许最高压力值，保证设备安全运行。

结构简述

1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。

安装说明

1、本阀门应与A49H-4型主安全阀配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前，应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一定较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。

外形结构图



主要外形尺寸

公称通径DN(mm)	尺寸(mm)
	D	D1	D2	D3	Z-Фd	H1	H2	L	L1	Lo
25	115	85	65	58	4-14	90	125	100	100	670



声明：【GA49H脉冲杠杆式安全阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的GA49H脉冲杠杆式安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
