产品名称：	美标针型阀	产品型号：	ANSI-6000PSI～10000PSI
公称通径：	DN6～DN32	结构形式：	锥面密封
公称压力：	6000PSI～10000PSI	连接方式：	内螺纹、外螺纹、焊接
适用温度：	-40ºC～+540ºC	驱动方式：	手动（一字形手柄）
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、空气等气体	生产厂家：	浦首阀门

产品说明

ANSI-6000PSI～10000PSI美标针型阀是由内螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，美标针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量，较高压力的气体或者液体介质的密封，最合适与与压力表配合。

产品特点

1. 制造标准:ASME B16.34-2004
2. 连接形式:  内外螺连接(NPT,G,Rc,Rp…)
3. 结构特征:锥面密封,旋塞提升式
4. 阀门检验和试验: API 598
5. 公称压力:≤10000Psi
6. 适用温度:-29℃～+538℃
7. 适用介质:水,汽,油及有腐蚀性和非腐蚀性气体等
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

主要零件材料

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
8	手柄 Handle	20# A105 SS304 SS304L SS316 SS316L
9	内六角螺钉 Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L

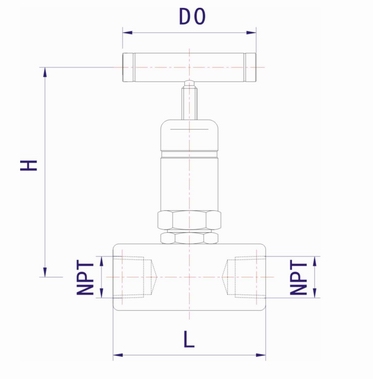

外形结构图



主要外形尺寸

ITEM NO.	公称通径 DN Nominal bore	Td	H	L	L1	N
ANSI-6000PSI～10000PSI	DN6	NPT1/4	75	58	75	60
ANSI-6000PSI～10000PSI		G1/4	85	58	-	60
ANSI-6000PSI～10000PSI	DN10	NPT3/8	75	58	78	60
ANSI-6000PSI～10000PSI		G3/8	87	58	-	60
ANSI-6000PSI～10000PSI	DN15	NPT1/2	77	68	86	60
ANSI-6000PSI～10000PSI		G1/2	87	60	-	60
ANSI-6000PSI～10000PSI	DN20	G3/4	100	70	-	60
ANSI-6000PSI～10000PSI	DN25	Rc1(Rp1)	110	78	-	60
ANSI-6000PSI～10000PSI	DN32	G1-1/4	130	102	-	60

声明：【ANSI-6000PSI～10000PSI美标针型阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的ANSI-6000PSI～10000PSI美标针型阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
