产品名称：	高密封取样截止阀	产品型号：	GMJ11F
公称通径：	DN6	结构形式：	软硬双密封
公称压力：	2.5MPa～32.0MPa	连接方式：	内螺纹
适用温度：	-40ºC～+540ºC	驱动方式：	手动（一字形手柄或菊花形手轮）
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、空气等气体	生产厂家：	浦首阀门

产品说明

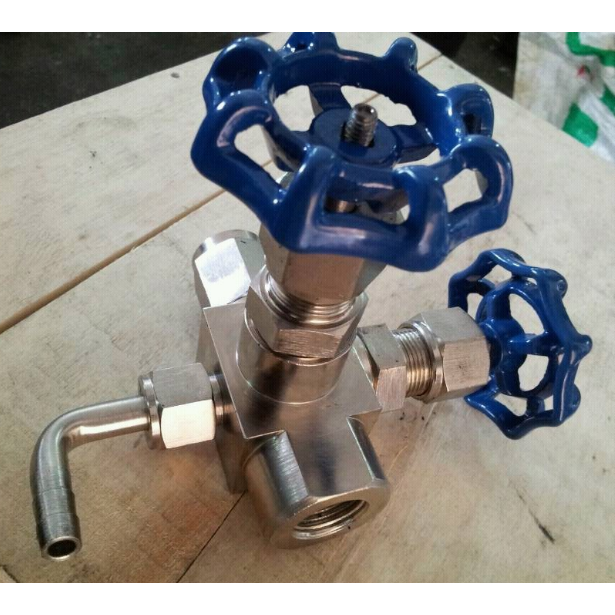

GMJ11F高密封取样截止阀是由内螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤540℃。比其他类型的阀门，高密封取样截止阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。

产品特点

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 软硬双密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

主要零件材料

序号 NO.	零件名称 Part name	材质 Material
1	取样管 Sampling tube	20# A105 SS304 SS304L SS316 SS316L
2	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
3	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE RTFE
4	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
5	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手轮Handle	20# A105 SS304 SS304L SS316 SS316L
11	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

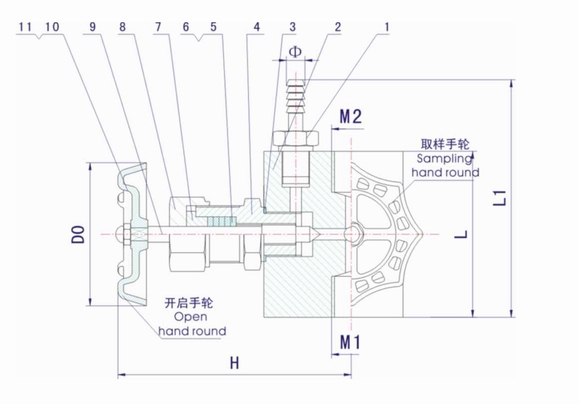

外形结构图



主要外形尺寸

型号	公称通径 DN	M1	M2	ø	L	L1	H	D0
GMJ11F/H-1	DN6	G1/2	M20X1.5	ø10	70	153	110	ø60

声明：【GMJ11F高密封取样截止阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的GMJ11F高密封取样截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
