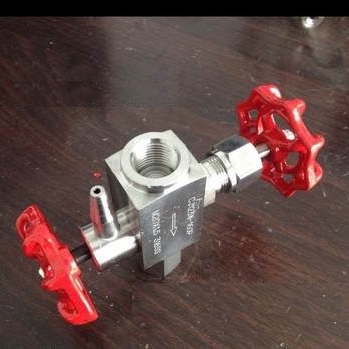

产品名称：	多功能针型阀	产品型号：	CJ123H
公称通径：	DN6	结构形式：	多功能
公称压力：	25.0MPa～32.0MPa	连接方式：	内螺纹
适用温度：	-40ºC～+540ºC	驱动方式：	手动（一字形手柄或菊花形手轮）
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、空气等气体	生产厂家：	浦首阀门

产品说明

CJ123H多功能针型阀是由内螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，多功能针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。

产品特点

1. 制造标准: GB/T12224-2005
2. 连接形式: 内螺纹连接 (NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验及试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,汽等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

主要性能规范

型号	公称压力(MPa)	试验压力(MPa)			工作压力(MPa)	工作温度(℃)	适用介质
		壳体 (MPa)	密封 (液)	密封 (气)
CJ123H-250-DN15	25.0	37.5	27.5	0.6	25.0	P≤540℃	液化石油气水、酸、蒸汽、油品等
						C≤425℃

主要零件材料

序号 NO.	零件名称 Part name	材质 Material
1	取样手柄Sampling Handle	20# A105 SS304 SS304L SS316 SS316L
2	内六角螺钉Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L
3	取样阀杆Sampling Stem	20# A105 SS304 SS304L SS316 SS316L
4	取样管 Sampling tube	20# A105 SS304 SS304L SS316 SS316L
5	螺纹套Wrap	20# A105 SS304 SS304L SS316 SS316L
6	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
7	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE RTFE
8	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
9	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
10	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
11	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
12	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
13	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
14	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
15	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

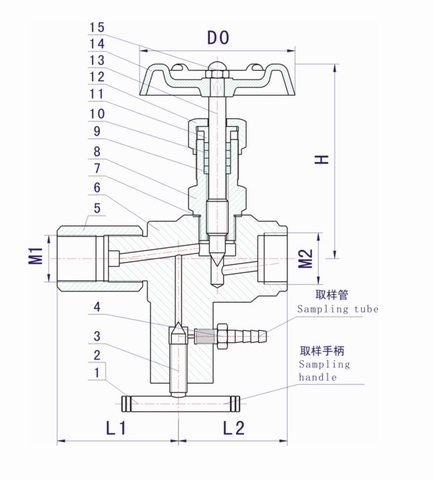

外形结构图



主要外形尺寸

型号	公称通径 DN	M1	M2	L1	L2	H	D0
CJ123H-250	DN6	M20X1.5	G1/2	54	46	93	ø60



声明：【CJ123H多功能针型阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的CJ123H多功能针型阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
