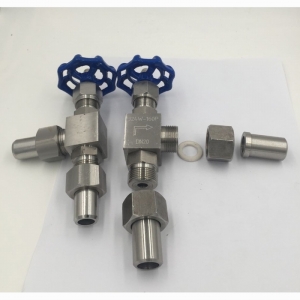

产品名称：	卡套角式针型阀	产品型号：	J94W-40P-64P-160P-320P
公称通径：	DN6～DN20	结构形式：	针型截止式
公称压力：	1.6MPa～32.0MPa	连接方式：	卡套角式
适用温度：	-40ºC～+540ºC	驱动方式：	手动（一字形手柄或菊花形手轮）
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、空气等气体	生产厂家：	浦首阀门

产品说明

J94W-40P-64P-160P-320P卡套角式针型阀是由卡套式连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，不锈钢高压焊接针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。

产品特性

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 卡套连接
3. 结构特征: 锥面或球面密封，直角式
4. 阀门检验与试验标准: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -40℃～+350℃
7. 适用介质: 水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

性能规范

型号  Type	公称压力（MPa）Nominal pressure	试验压力（MPa）Test pressure			工作压力（MPa）Working pressure	工作温度（℃）Working temperature	适用介质  Applicable mediun
		壳体  Shell	密封（液） Seal	密封（气） Seal
J94W-16	1.6	2.4	1.76	0.6	1.6	P＜540℃	液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
J94W-40P	4.0	6.0	4.4	0.6	4.0
J94W-160	16.0	24.0	17.6	0.6	16.0	C＜425℃
J94W-320P	32.0	48.0	35.2	0.6	32.0

主要零件材料

序号 NO.	零件名称 Part name	材质 Material
1	连接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
2	卡套 Ferrule & Ferrule Set	20# A105 SS304 SS304L SS316 SS316L
3	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
8	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
10	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

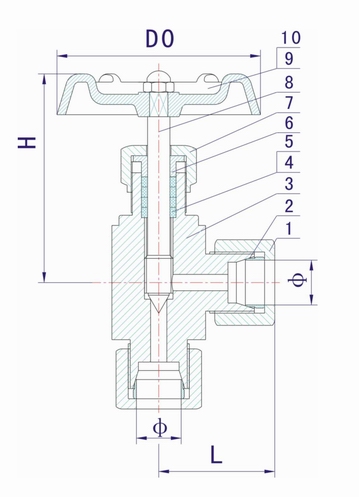

外形结构图



主要外形尺寸

型号	ø	L	H	D0
J94W-40P-64P-160P-320P	ø8	38	92	ø70
J94W-40P-64P-160P-320P	ø10	38	92	ø70
J94W-40P-64P-160P-320P	ø12	39	92	ø70
J94W-40P-64P-160P-320P	ø14	40	94	ø70
J94W-40P-64P-160P-320P	ø18	42	100	ø80



声明：【J94W-40P-64P-160P-320P卡套角式针型阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J94W-40P-64P-160P-320P卡套角式针型阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
