产品名称：	针型阀	产品型号：	J21W-40P-64P-160P-320P
公称通径：	DN20～DN400	结构形式：	针型截止式
公称压力：	1.6MPa～32.0MPa	连接方式：	外螺纹
适用温度：	-40ºC～+570ºC	驱动方式：	手动（一字形手柄或菊花形手轮）
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、空气等气体	生产厂家：	浦首阀门

产品说明

J21W-40P-64P-160P-320P针型阀是由外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。

产品特性

1. 制造标准: GB/T12224-2005  JB/T7747-1995
2. 连接形式: 接管对焊连接
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+570℃
7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

零件材料

序号 NO.	零件名称 Part name	材质 Material
1	焊接接管 Weld tube	20# A105 SS304 SS304L SS316 SS316L
2	平垫圈Plain washer	PTFE RTFE
3	连接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
4	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
5	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
6	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
13	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

性能规范

型号  Type	公称压力（MPa）Nominal pressure	试验压力（MPa）Test pressure			工作压力（MPa）Working pressure	工作温度（℃）Working temperature	适用介质  Applicable mediun
		壳体  Shell	密封（液） Seal	密封（气） Seal
J21W-16	1.6	2.4	1.76	0.6	1.6	P＜540℃	液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
J21W-40P	4.0	6.0	4.4	0.6	4.0
J21W-160	16.0	24.0	17.6	0.6	16.0	C＜425℃
J21W-320P	32.0	48.0	35.2	0.6	32.0

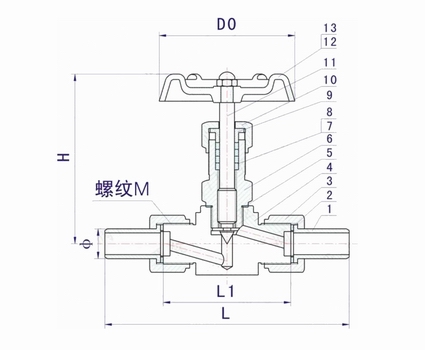

外形结构图



主要外形尺寸

型号	公称通径 DN Nominal bore	M	ø	L1	L	H	D0
J23W-40P-64P|160P|320P	DN6	M20*1.5	ø14	66	140	96	63
J23W-40P-64P|160P|320P	DN10	M24*1.5	ø18	78	160	115	78
J23W-40P-64P|160P|320P	DN15	M30*2	ø22	94	180	122	100
J23W-40P-64P|160P|320P	DN20	M36*2	ø28	108	220	156	110
J23W-40P-64P|160P|320P	DN25	M39*2	ø33	110	230	170	140

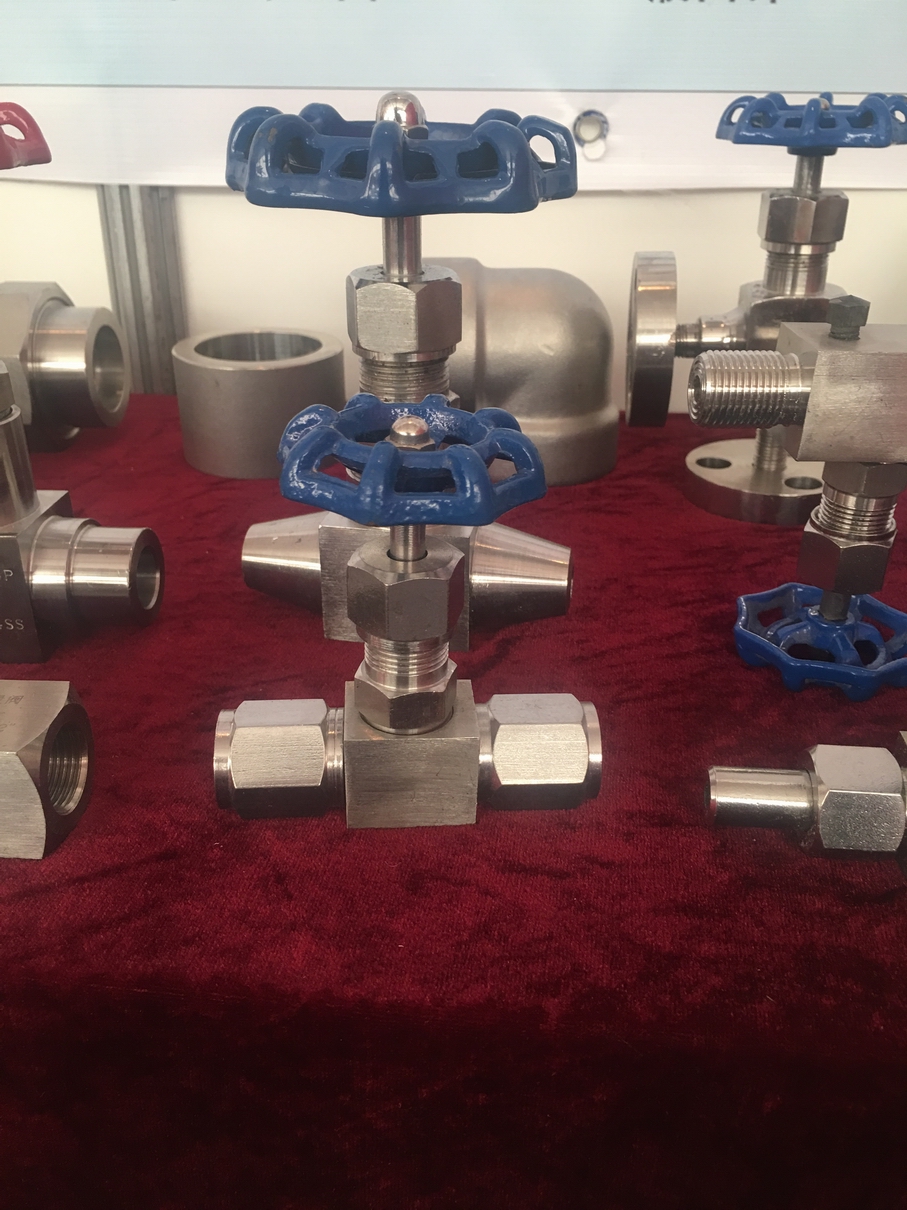

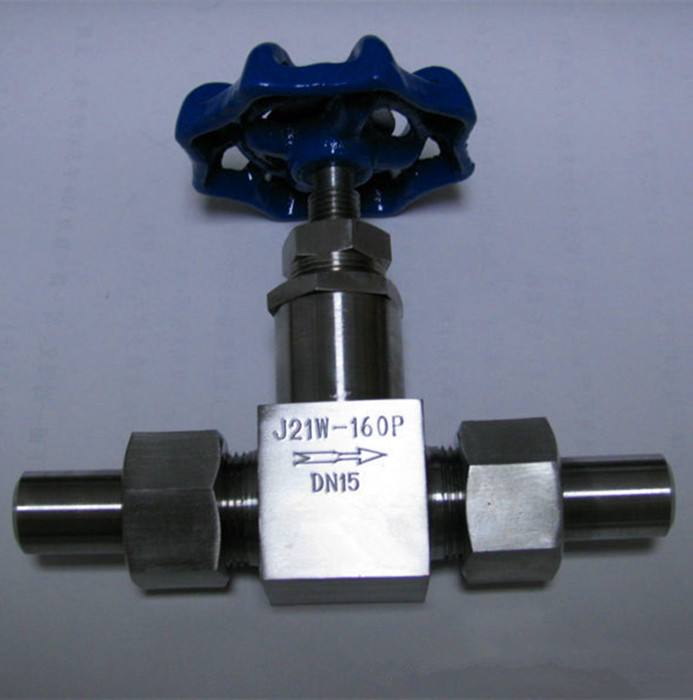

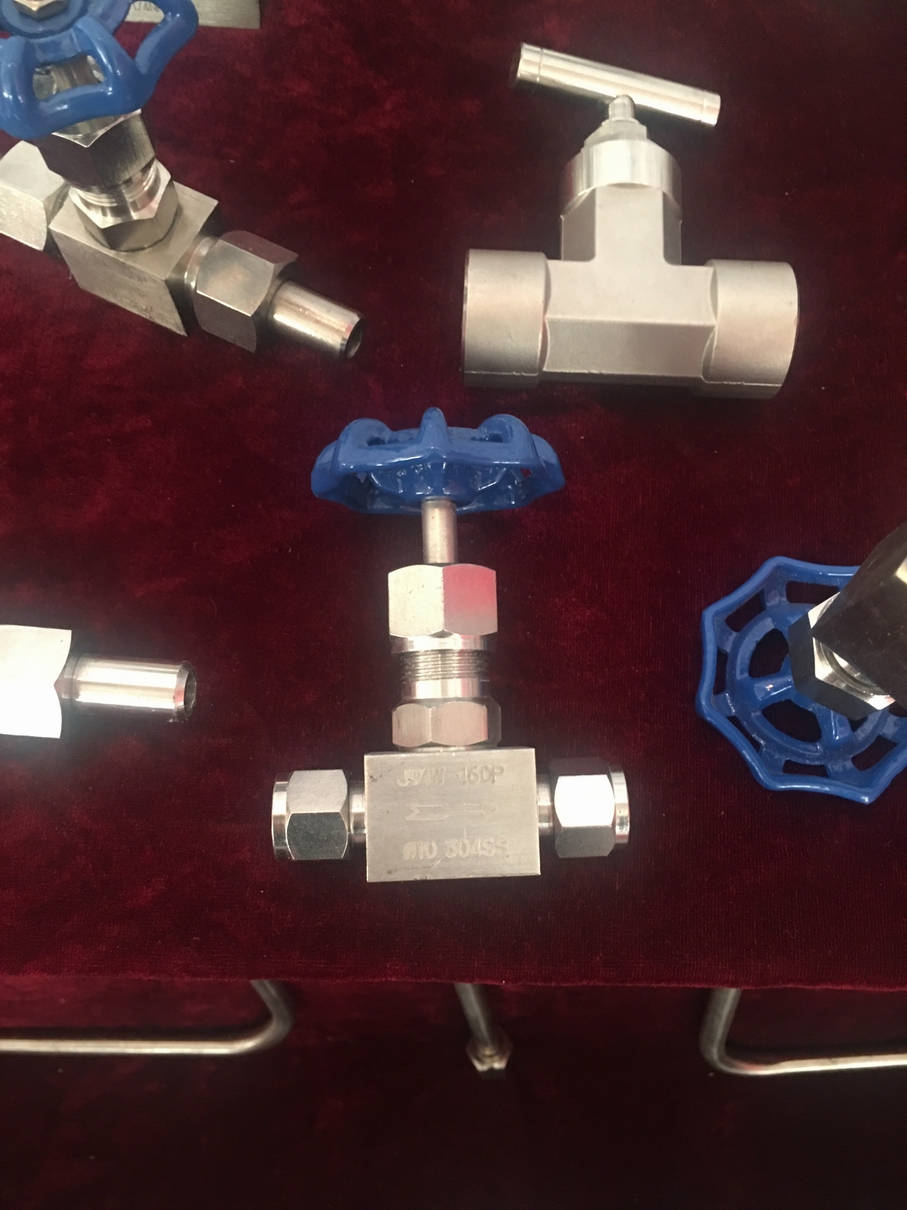

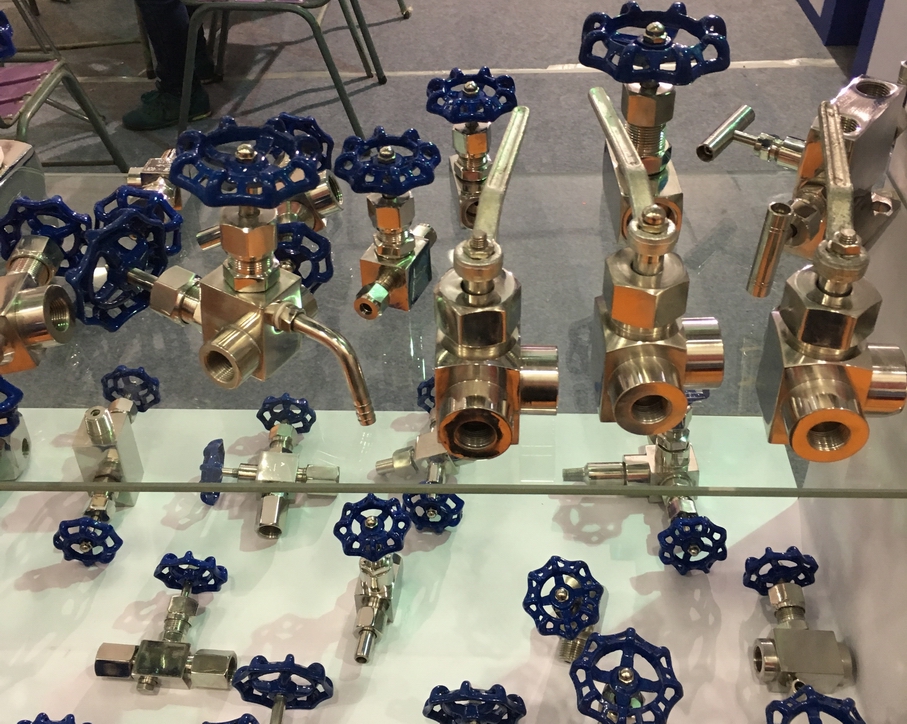

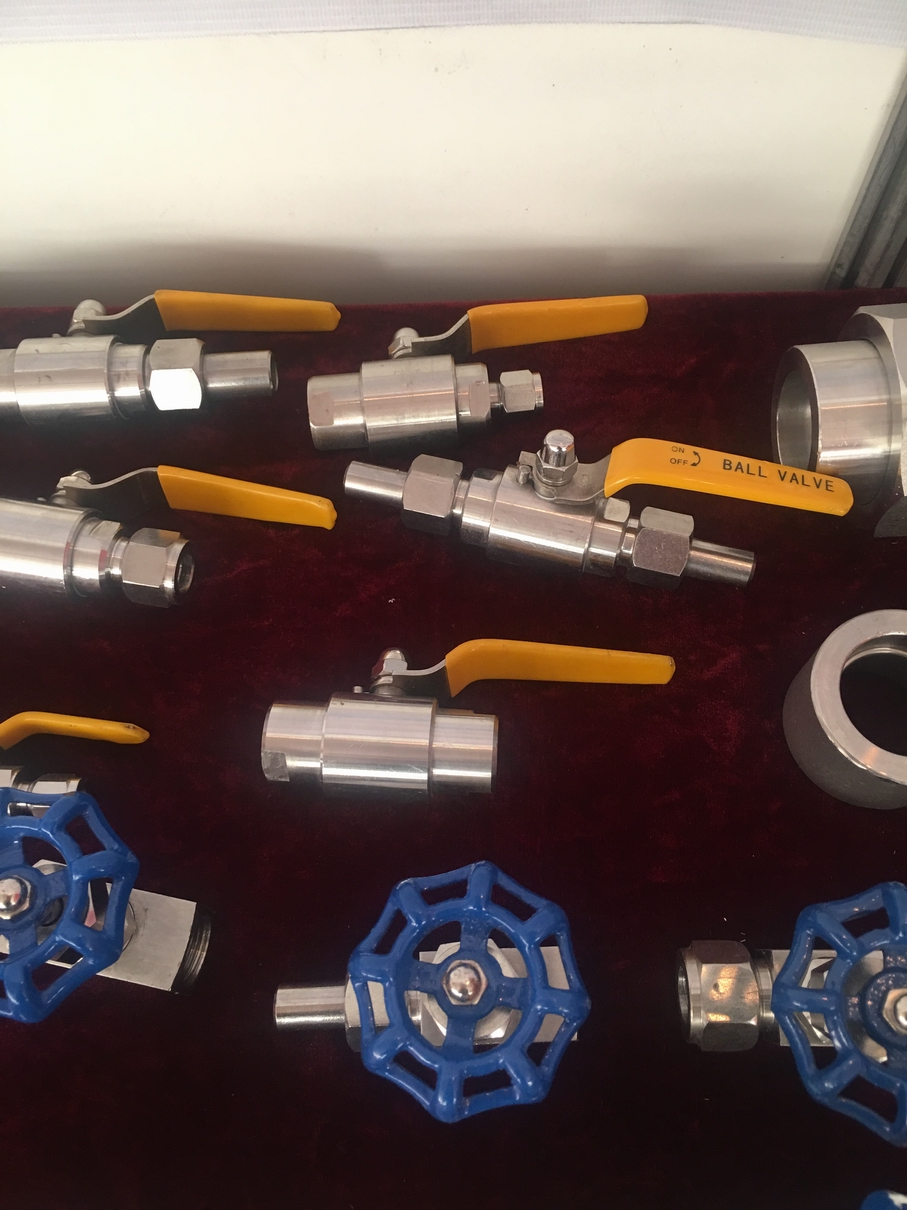

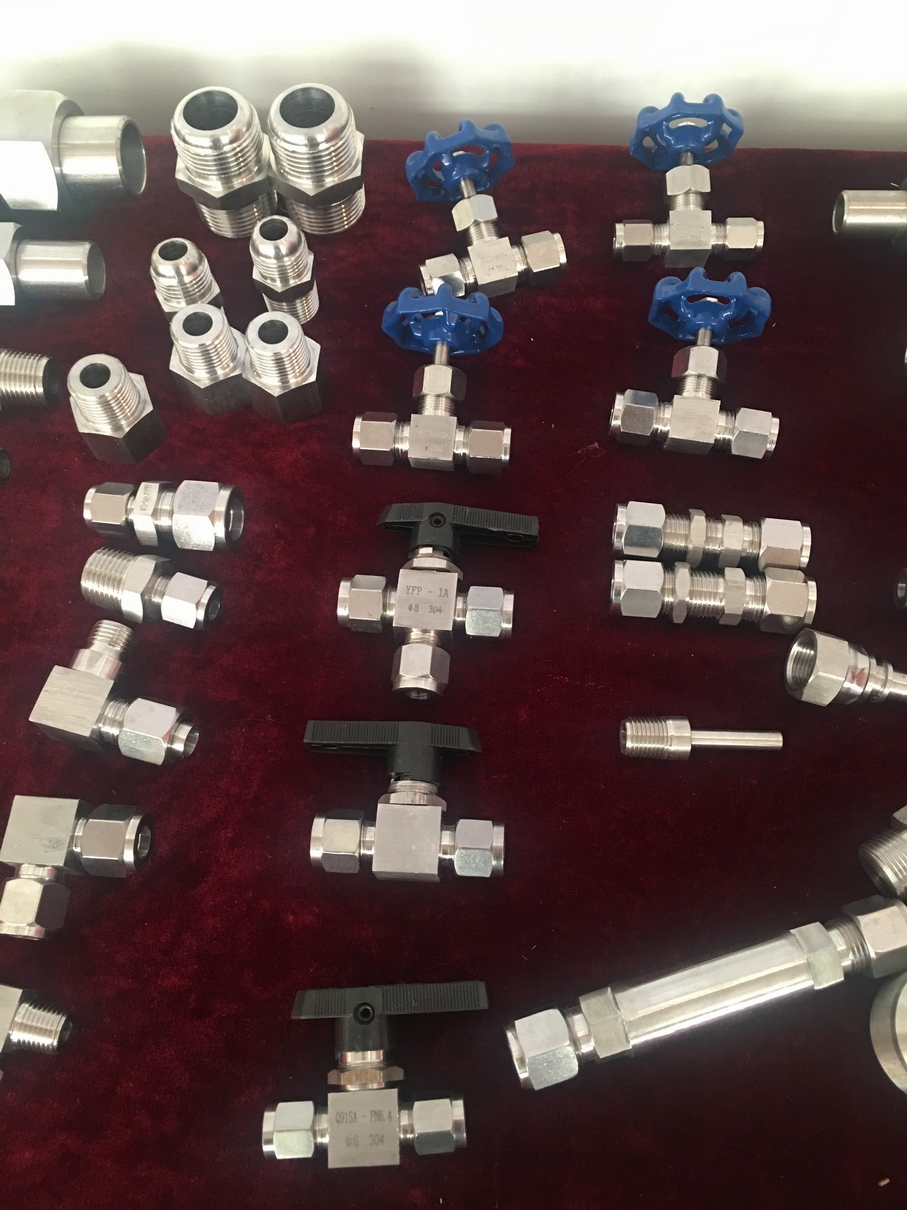

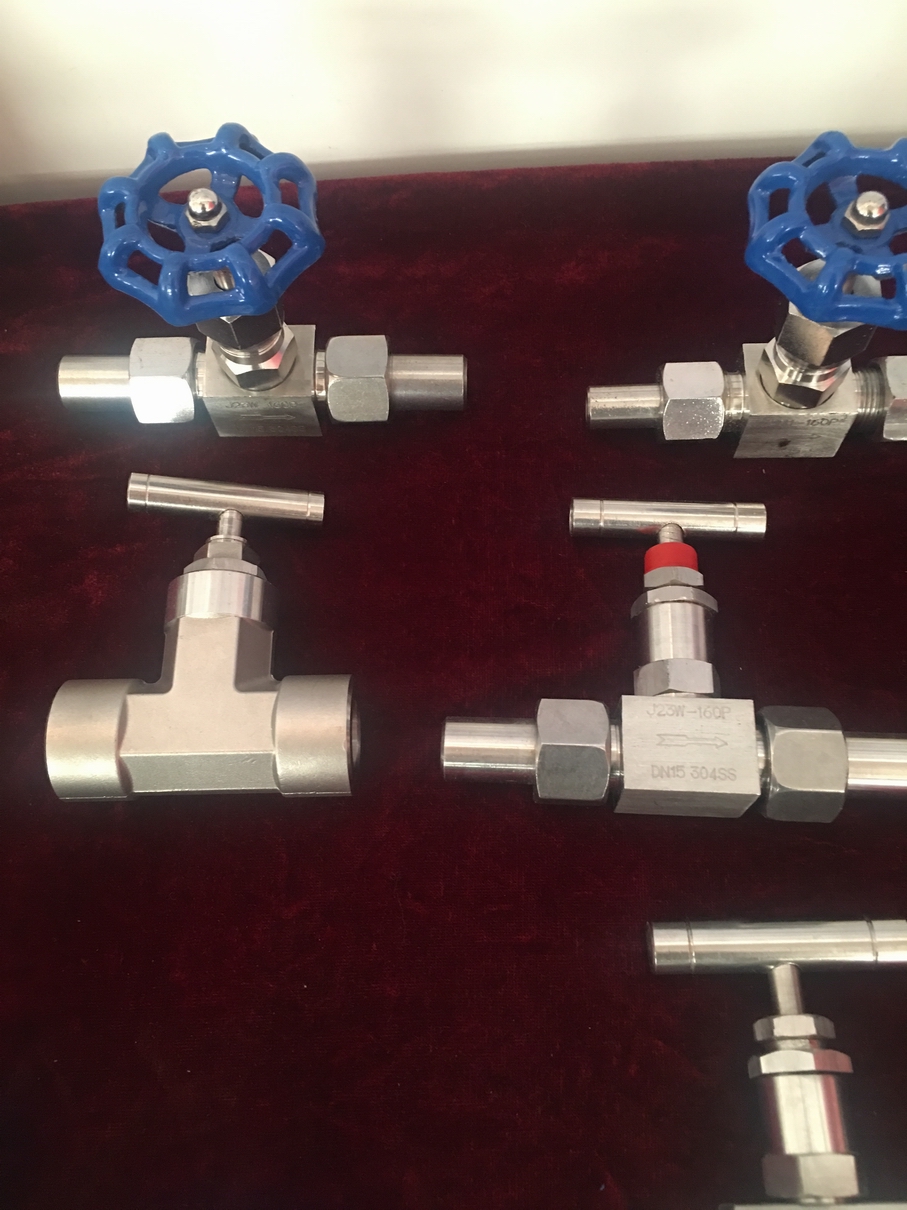

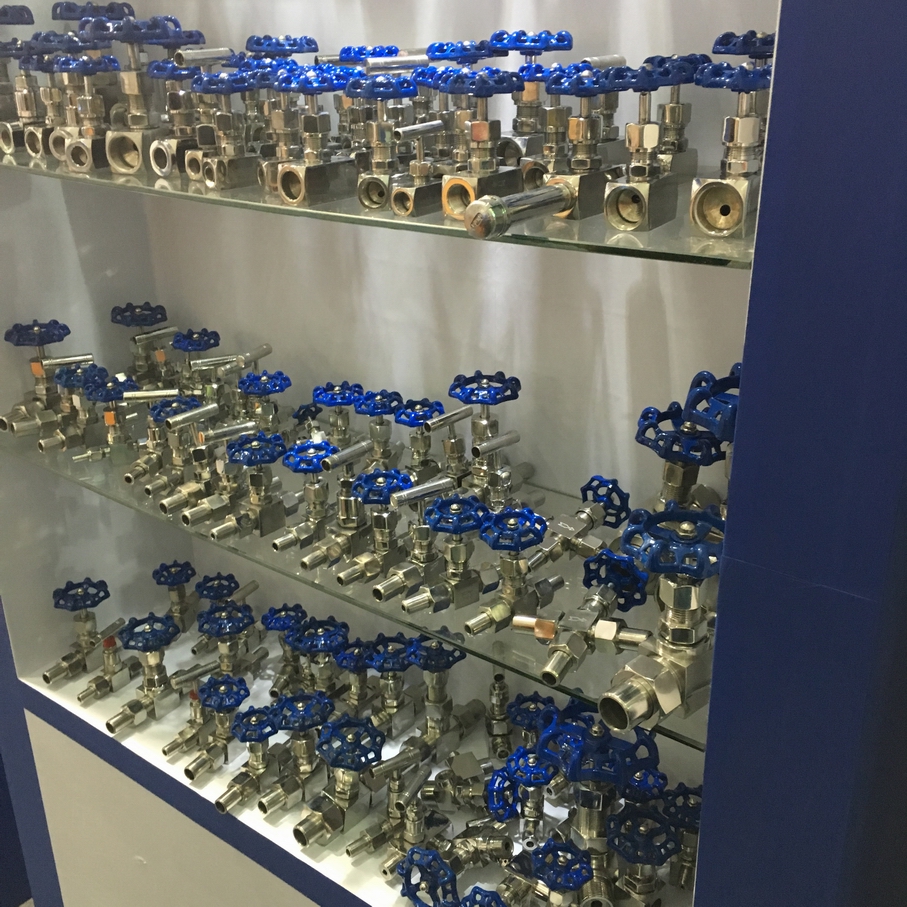

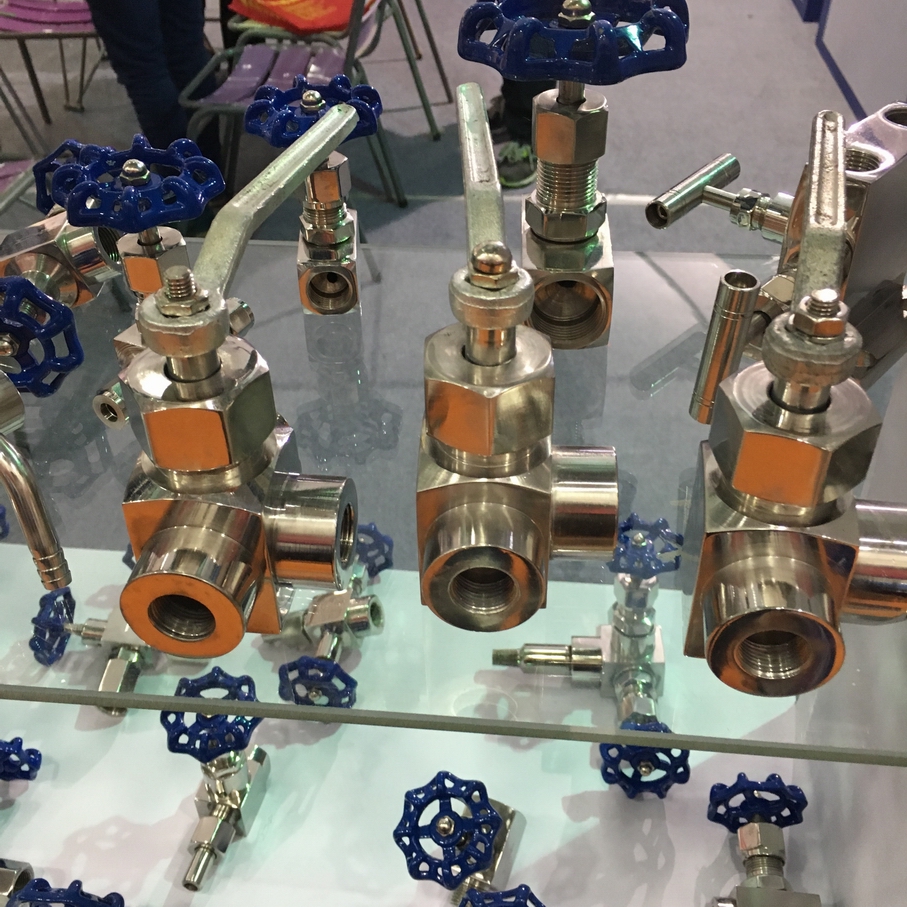

实物图片
