产品名称：	不锈钢高压内螺纹针型阀	产品型号：	J13W-40P-64P-160P-320P
公称通径：	DN20～DN400	结构形式：	针型截止式
公称压力：	1.6MPa～32.0MPa	连接方式：	内螺纹
适用温度：	-29ºC～+570ºC	驱动方式：	手动（一字形手柄或菊花形手轮）
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、空气等气体	生产厂家：	浦首阀门

产品说明

J13W-40P-64P-160P-320P不锈钢高压内螺纹针型阀是由螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，不锈钢高压内螺纹针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。

产品特性

1. 制造标准: GB/T12224-2005  JB/T7747-1995
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检难及试验标准:  JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+574℃
7. 适用介质:水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

零件材料

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
8	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
9	带帽螺母Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

性能规范

型号  Type	公称压力（MPa）Nominal pressure	试验压力（MPa）Test pressure			工作压力（MPa）Working pressure	工作温度（℃）Working temperature	适用介质  Applicable mediun
		壳体  Shell	密封（液） Seal	密封（气） Seal
J13W-16	1.6	2.4	1.76	0.6	1.6	P＜540℃	液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
J13W-40P	4.0	6.0	4.4	0.6	4.0
J13W-160	16.0	24.0	17.6	0.6	16.0	C＜425℃
J13W-320P	32.0	48.0	35.2	0.6	32.0

外形结构图



主要外形尺寸

型号	公称通径 DN Nominal bore	M	H	L	D0
J13W-40P-64P|160P|320P	DN6	G1/4	85	58	60
J13W-40P-64P|160P|320P	DN10	G3/8	87	58	60
J13W-40P-64P|160P|320P	DN15	G1/2	87	60	65（70）
J13W-40P-64P|160P|320P	DN20	G3/4	100	70	70（80）
J13W-40P-64P|160P|320P	DN25	ZG1	110	78	80（100）
J13W-40P-64P|160P|320P	DN32	G1-1/4	130	102	100（110）

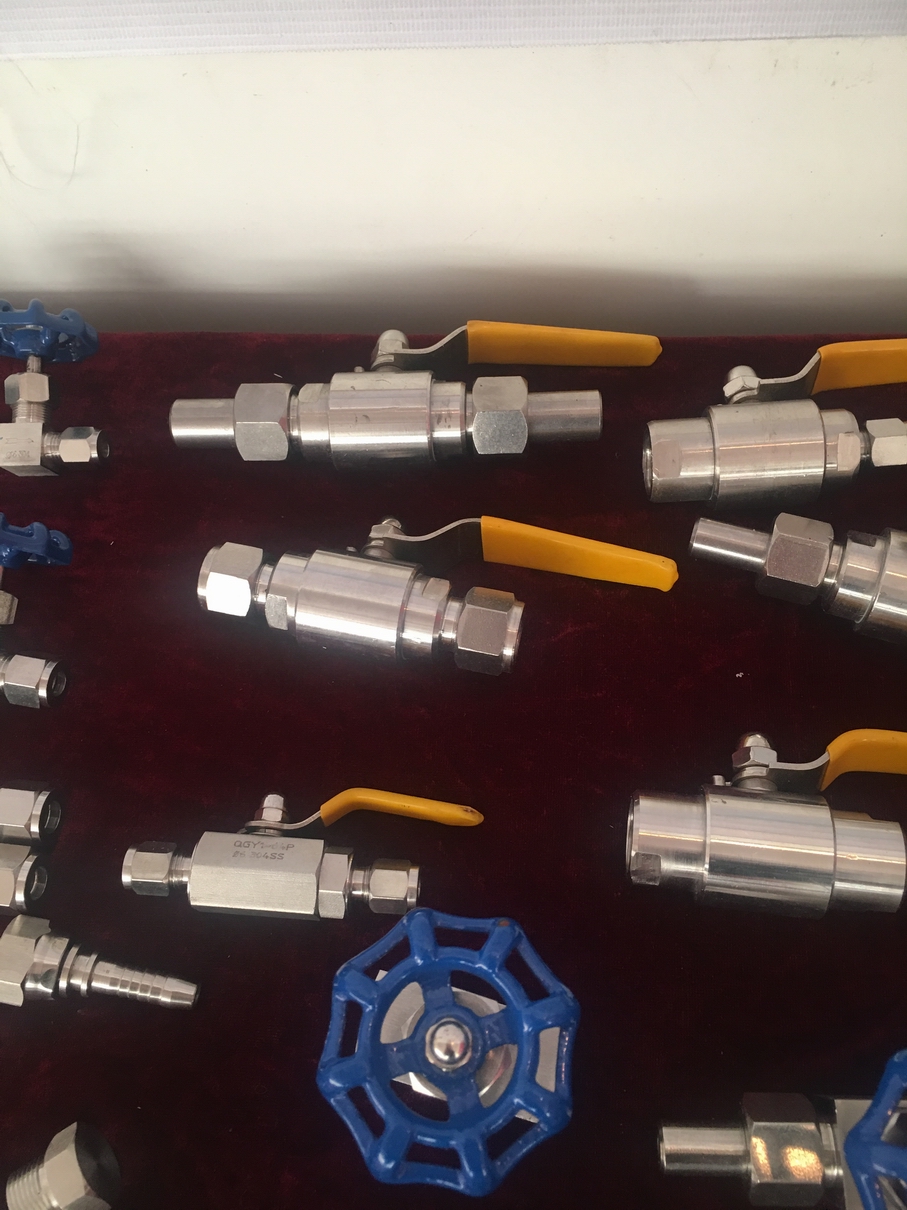

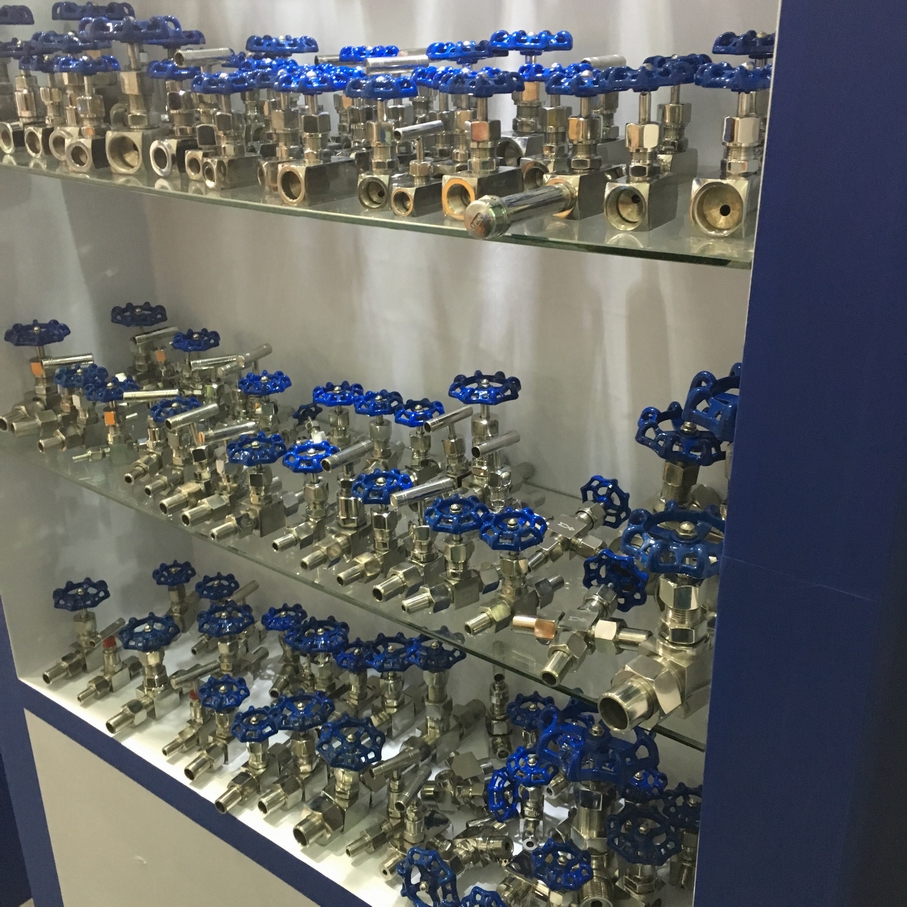

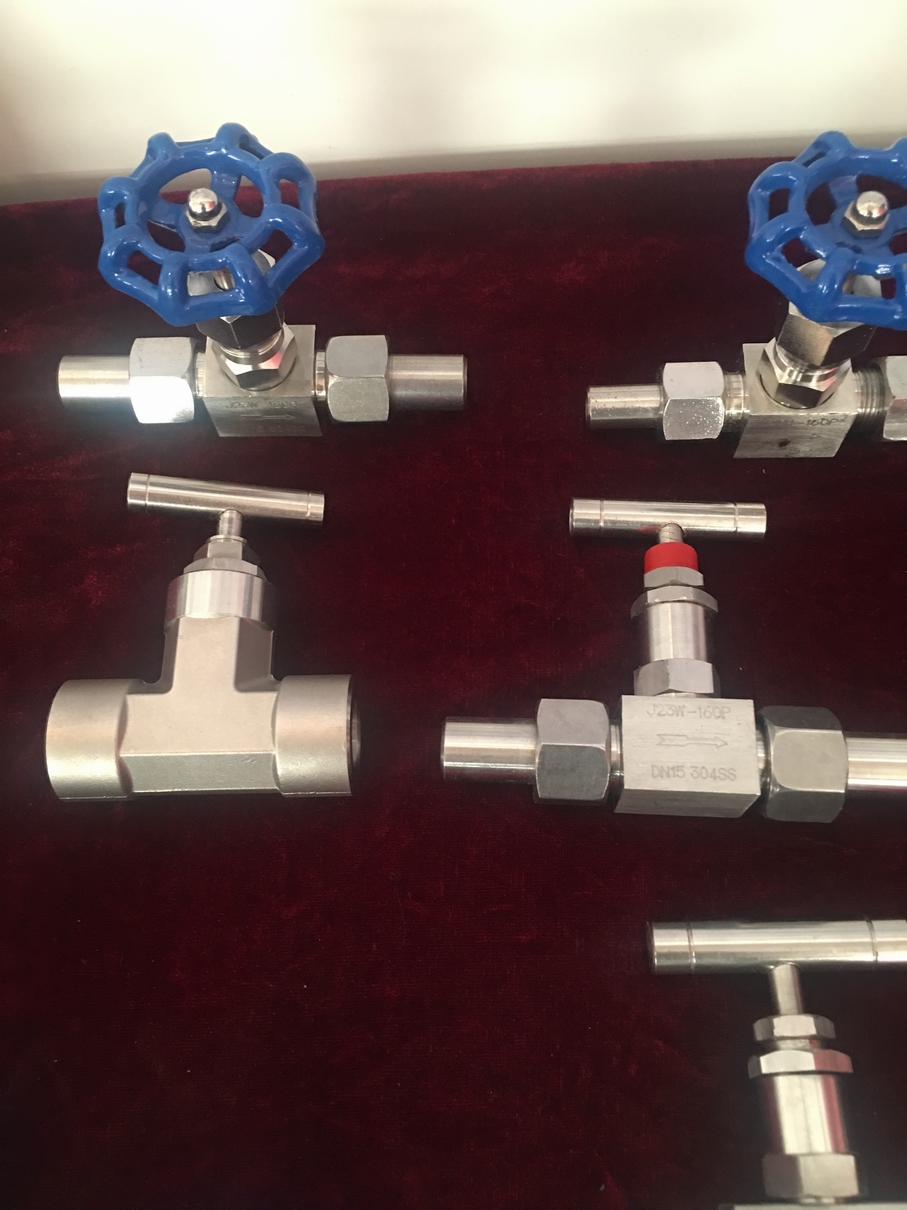

实物图片

声明：【J13W-40P-64P-160P-320P不锈钢高压内螺纹针型阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J13W-40P-64P-160P-320P不锈钢高压内螺纹针型阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
