产品名称：	钟形浮子式疏水阀	产品型号：	CS45H、CS15H
公称通径：	DN15～DN65	结构形式：	钟形浮子式
公称压力：	1.6MPa～4.0MPa	连接方式：	法兰、内螺纹
适用温度：	-29ºC～+425ºC	驱动方式：	自动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽等	生产厂家：	浦首阀门

产品说明

CS45H、CS15H钟形浮子式疏水阀的开启和关闭是根据凝结水和蒸汽的密度并来动作的，其动作准确，可靠。用于石油、化工、电力、纺织印染、医疗、医药等行业的各种蒸汽加热设备、蒸汽管网和低过热蒸汽工况。它能迅速地排除凝结水，有效地阻止蒸汽泄漏。

产品特点

1、即能连续又能间歇排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
2、耐水击倒吊桶结构不会因水击而遭到损坏，使用寿命长。
3、排空气性能好倒吊桶上设有溢出排气孔，可有效地预防蒸汽气锁和空气气堵。
4、允许背压高背压率达85%。
5、维修方便内部零件采用不锈钢制造，均安装在阀盖上，并设有过滤网装置，日常维护方便。

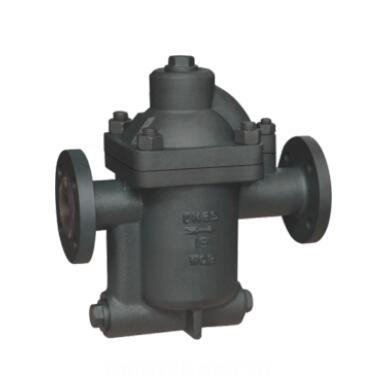

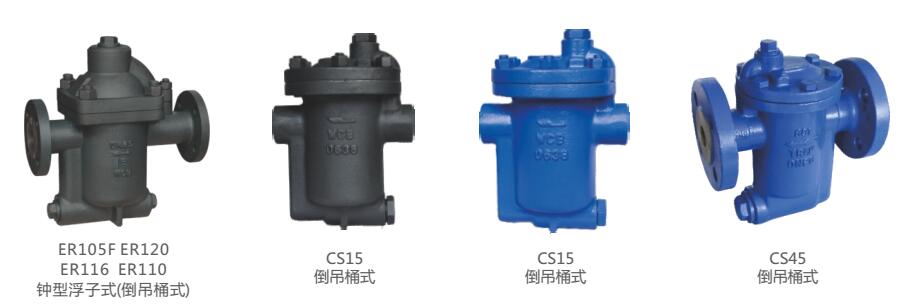

产品图

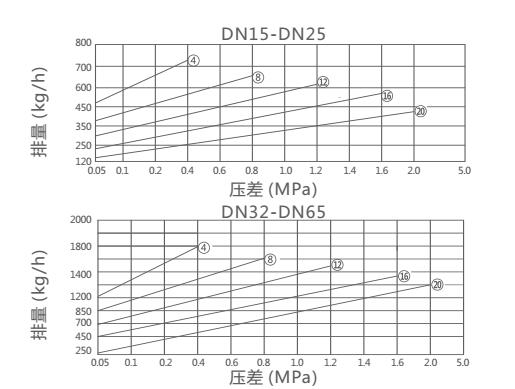

排量图

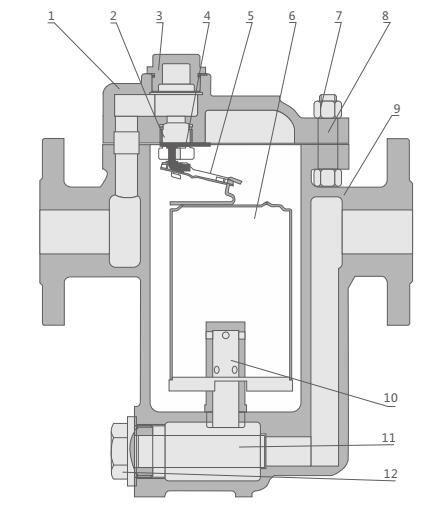

结构分析图



主要零部件

序号	名称	材料
1	阀盖	WCB
2	封圈	304
3	螺堵	2Cr13
4	吊支架	2Cr13
5	挂支架	2Cr13
6	浮筒	H62
7	螺母	H62
8	螺柱	65Mn
9	阀体	304
10	增压筒	45
11	滤网	35CrMoA
12	滤网座	304+石墨

外形结构图

主要外形尺寸

型号	口径DN	L	H	h	W
CS45H	15	170	166	94	102
	20	170	166	94	102
	25	210	166	94	102
	32	230	290	160	142
	40	230	290	160	142
	50	230	290	160	142
	65	280	290	160	142

主要外形尺寸

型号	口径DN	L	H	h	W
CS15H	15	120	166	94	102
	20	120	166	94	102
	25	130	166	94	102
	32	200	290	160	142
	40	200	290	160	142
	50	200	290	160	142

主要外形尺寸

型号	口径DN	L	H	h	W
ER116	15	310	280	140	140
	20	310	280	140	140
	25	310	280	140	140
	32	310	280	140	140
	40	310	295	145	147
	50	330	295	145	147

主要外形尺寸

型号	口径DN	L	H	h	W
ER105	15	200	280	140	140
	20	200	280	140	140
	25	200	280	140	140
	32	200	280	140	140
	40	200	280	140	140
	50	215	295	145	147

主要外形尺寸

型号	口径DN	L	H	h	W
ER105F	15	270	280	140	140
	20	270	280	140	140
	25	270	280	140	140
	32	270	280	140	140
	40	270	280	140	140
	50	270	290	145	147

主要外形尺寸

型号	口径DN	L	H	h	W
ER25	25	380	210	180	345
	32	380	210	180	345
	40	380	210	180	345
	50	380	210	180	345

声明：【CS45H,CS15H钟形浮子式疏水阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的CS45H,CS15H钟形浮子式疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
