产品名称：	高温高压蒸汽疏水阀	产品型号：	HRW3、FRK3
公称通径：	DN15～DN50	结构形式：	圆盘式
公称压力：	10.0MPa～16.0MPa	连接方式：	法兰、内螺纹、承插焊
适用温度：	-29ºC～+425ºC	驱动方式：	自动
阀体材质：	铬钼钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽等	生产厂家：	浦首阀门

产品说明

HRW3、FRK3高温高压蒸汽疏水阀采用锻打铬钼矾钢，耐腐蚀，耐磨损，耐高温、高压，持久耐用。适用于饱和蒸汽和高温高压过热蒸汽工况，在整个工作压力范围内无需调整。有内置过滤网，并在管路上能更换零件，维扩简便。主要用于高温高压蒸汽主管线，使用压力为0.5～16MPa的饱和蒸汽和过热蒸汽工况。

工作原理

HRW3、FRK3高温高压蒸汽疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。

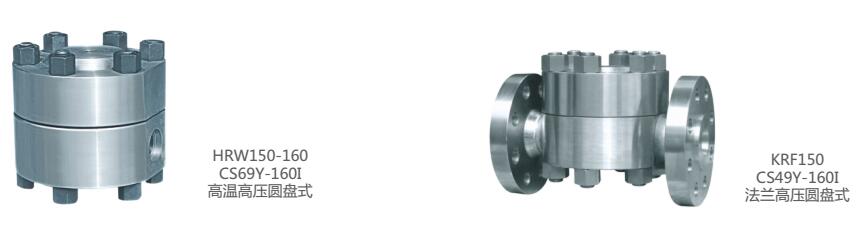

产品图

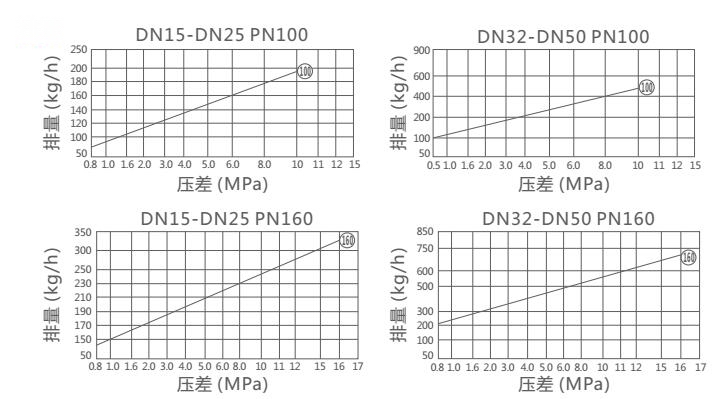

排量图

注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
       2、压差是指疏水阀的入口端与出口端的压力差

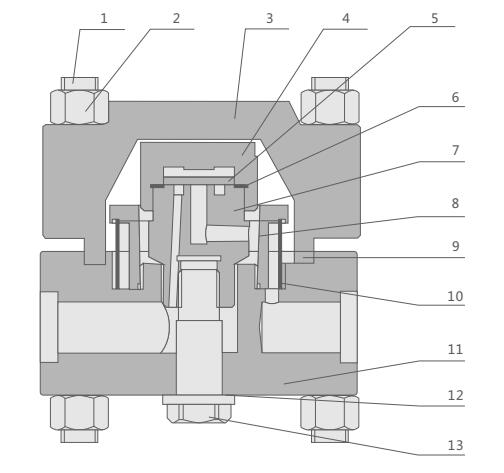

结构分析图



主要零部件

序号	名称	材料
1	螺柱	B16
2	螺母	20CrMo
3	阀盖	F22
4	阀座盖	F22
5	阀片	F22
6	垫圈	石墨
7	阀座	F22
8	阀套	F22
9	石墨垫圈	304+石墨
10	滤网	304
11	阀体	F22
12	垫圈	石墨
13	阀座顶杆	F22

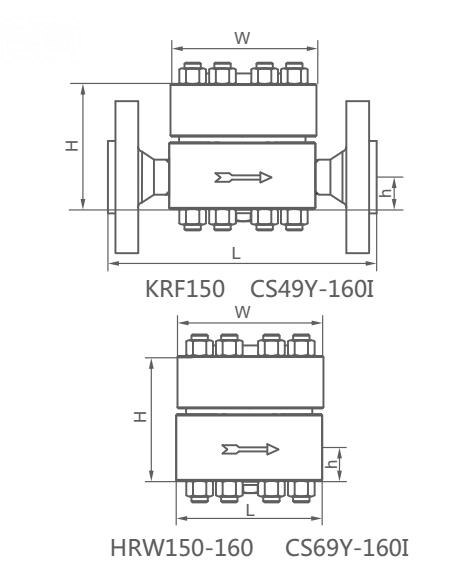

外形结构图



主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-100I KRF-600LB KRF3-600LB	15	230	112	23	135
	20	230	112	23	135
	25	230	116	27	140
	32	320	153	33	180
	40	320	153	33	180
	50	320	157	37	195

主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-160I KRF-900LB KRF3-900LB	15	230	112	23	135
	20	230	112	23	135
	25	230	116	27	140
	32	320	153	33	180
	40	320	153	33	180
	50	350	160	40	220

主要外形尺寸

型号	口径DN	L	H	h	W
CS69H-100I CS19H-100I HRW-600LB HRW3-600LB	15	125	112	23	135
	20	125	112	23	135
	25	130	116	27	140
	32	168	153	33	180
	40	168	153	33	180
	50	185	160	40	200

主要外形尺寸

型号	口径DN	L	H	h	W
CS69H-160I CS19H-160I HRW-900LB HRW3-900LB	15	125	112	23	135
	20	125	112	23	135
	25	145	119	30	155
	32	185	157	37	195
	40	185	157	37	195
	50	205	163	43	220



声明：【HRW3,FRK3高温高压蒸汽疏水阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的HRW3,FRK3高温高压蒸汽疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
