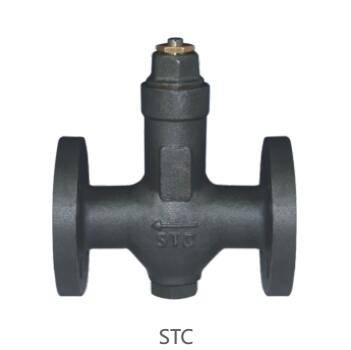

产品名称：	可调恒温式蒸汽疏水阀	产品型号：	STC
公称通径：	DN15～DN100	结构形式：	恒温式
公称压力：	1.6MPa	连接方式：	法兰、螺纹
适用温度：	-29ºC～+425ºC	驱动方式：	自动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽等	生产厂家：	浦首阀门

产品说明

STC可调恒温式蒸汽疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节。

工作原理

       该阀根据温度的变化造成感受温双金属汽的变形，从而驱使阀芯作主复移位启闭阀座孔，达到阻汽排放。热敏感元件采用进口材料，灵敏度高坚固耐用。阀前始终备凝结水，形成水封，无新鲜蒸汽泄漏。排气性能好，抗水击，并可任意角度安装。适用于蒸汽主管线和过热蒸汽管线，能自动排除凝结水的排放温度，节能效果好。

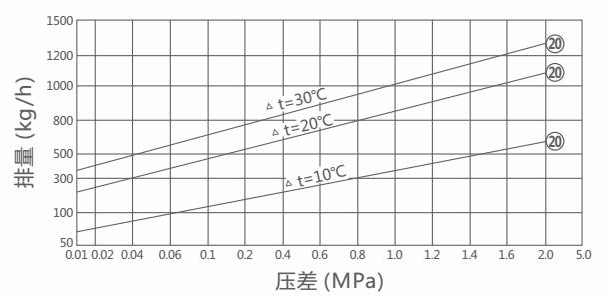

排量图

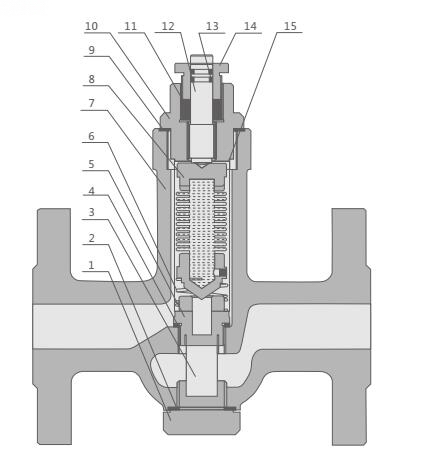

结构分析图



主要零部件

序号	名称	材料
1	尾螺	Q235
2	垫片	PTFE
3	滤网	304
4	垫片	H62
5	封圈	304
6	弹簧	304
7	阀体	WCB
8	波纹管	304
9	螺帽	Q235
10	封圈	304
11	垫片	PTFE
12	调节螺杆	304
13	橡胶圈	橡胶
14	铜螺母	H62
15	套	304

注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
     2、压差是指疏水阀的入口端与出口端的压力差

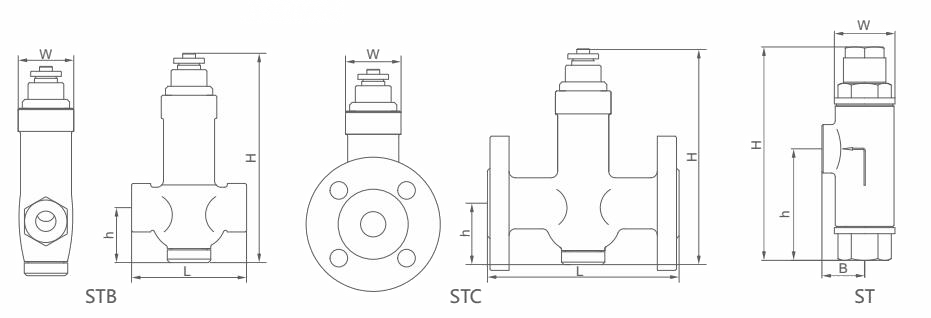

外形结构图

主要外形尺寸

型号	口径DN	L	H	h	W
STC	15	150	117	43	44
	20	150	165	48	44
	25	160	170	53	44
	32	230	136	72	48
	40	230	136	72	48
	50	230	235	82	50
	65	230	235	82	62
	80	310	320	113	75
	100	310	320	113	95

主要外形尺寸

型号	口径DN	L	H	h	W
STB	15	90	150	43	44
	20	100	150	48	48
	25	120	165	48	50
	32	130	175	72	62
	40	140	185	72	62
	50	160	195	82	75

主要外形尺寸

型号	口径DN	L	H	h	W
CS14	15	35	176	92	49
	20	35	176	92	49
	25	37	190	102	57
ST	15	35	150	63	49
	20	35	150	63	49
	25	37	165	71	57




声明：【STC可调恒温式蒸汽疏水阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的STC可调恒温式蒸汽疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
