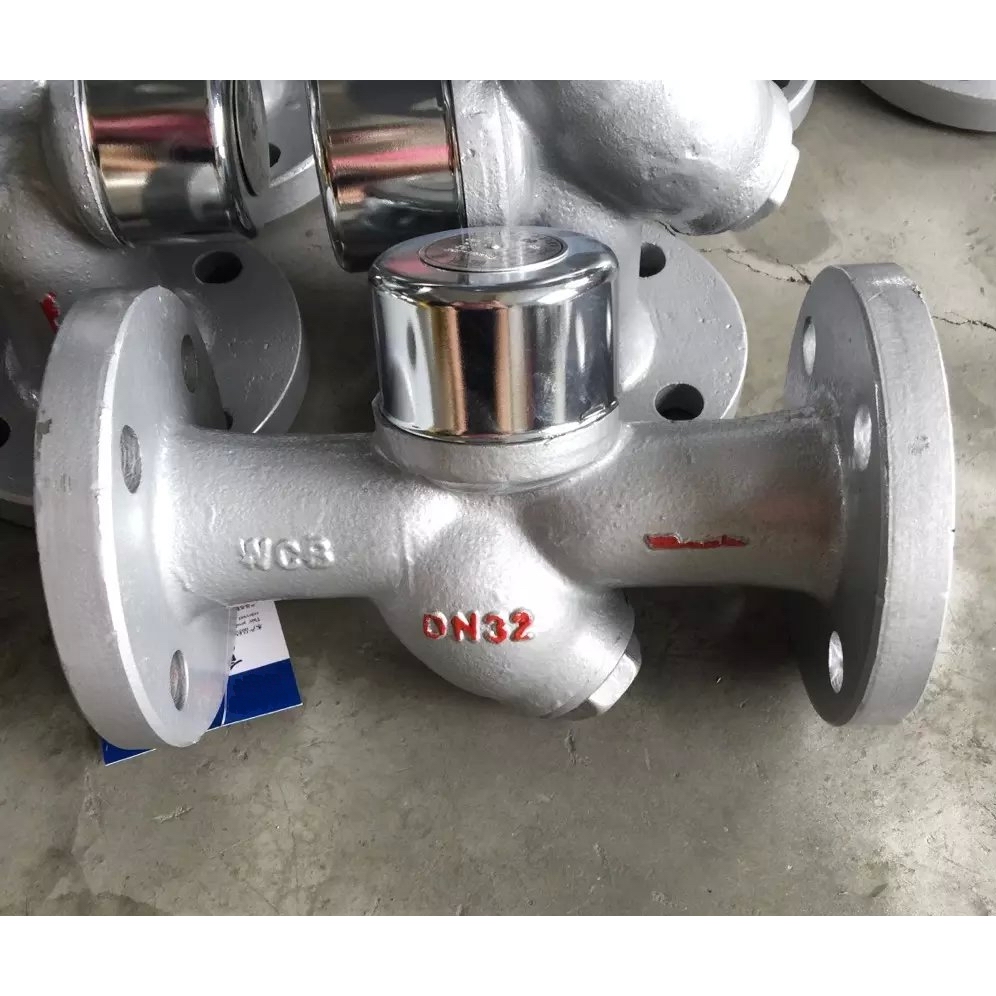

产品名称：	热动力式蒸汽疏水阀	产品型号：	CS69H、CS19H
公称通径：	DN15～DN150	结构形式：	热动力式
公称压力：	1.6MPa～2.5MPa～4.0MPa～6.4MPa	连接方式：	法兰、内螺纹、承插焊
适用温度：	-29ºC～+425ºC	驱动方式：	自动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽等	生产厂家：	浦首阀门

产品说明

CS69H、CS19H热动力式蒸汽疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。适用于高温蒸汽主管线和过热蒸汽管网的阻汽排水。

结构特点

CS69H、CS19H热动力式蒸汽疏水阀结构合理、体积小、重量轻、安装方便。不怕冻、耐水击、耐过热带有不锈钢过滤装置、维护方便动作灵敏、密封性能好，使用寿命长。

工作原理

CS69H、CS19H热动力式蒸汽疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。

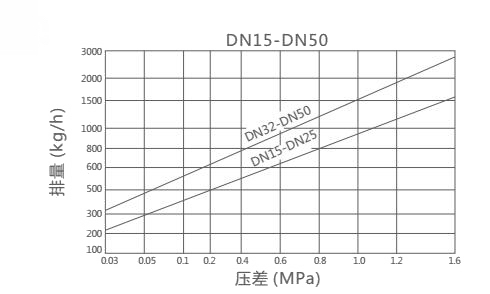

排量图

 注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
         2、压差是指疏水阀的入口端与出口端的压力差

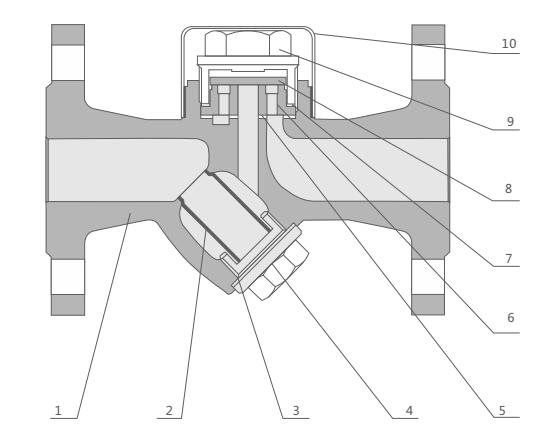

结构分析图



主要零部件

序号	名称	材料
1	阀体	WCB、SS304
2	过滤网	SS304
3	密封垫片	PPL
4	底盖	Q235、WCB、SS304
5	密封垫片	PPL
6	阀座	SS304
7	密封垫片	PPL
8	阀片	SS304
9	阀盖	Q235、WCB、SS304
10	防护盖	Q235、WCB、SS304

外形结构图



主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-16C Y型 CS49H-25C Y型 CS49H-40C Y型 CS49H-64C Y型	15	150	110	50	53
	20	150	110	50	53
	25	160	110	50	53
	32	230	148	70	68
	40	230	148	70	68
	50	230	158	77	77

主要外形尺寸

型号	口径DN	L	H	h	W
CS69H、CS19H-16C Y型 CS69H、CS19H-25C Y型 CS69H、CS19H-40C Y型 CS69H、CS19H-64C Y型	15	90	110	50	53
	20	90	112	52	53
	25	90	118	56	53
	32	130	160	81	77
	40	130	160	81	77
	50	150	195	95	80

声明：【CS69H,CS19H热动力式蒸汽疏水阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的CS69H,CS19H热动力式蒸汽疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
