产品名称：	液体膨胀式蒸汽疏水阀	产品型号：	CS44H
公称通径：	DN15～DN100	结构形式：	膨胀式
公称压力：	1.6MPa	连接方式：	法兰、螺纹
适用温度：	-29ºC～+425ºC	驱动方式：	自动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽等	生产厂家：	浦首阀门

产品说明

CS44H液体膨胀式蒸汽疏水阀是属于热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供汽,用汽设备的正常进行，提高蒸汽输送和热源效率，该产品其关键感温内件，采用优质钢波纹管，特殊焊接工艺制成，节能效果显著。具有排水温度调节机构，可在80-100℃之间调节，使用方便。

工作原理

       该阀排水是连续的，而且没有噪音。温度敏感元件，采用不锈钢耐腐蚀。不受振动，蒸汽压力波动和水锂的影响。体积小、重量轻、安装方便。疏水阀的温度元件中充满了液体，当冷凝水低于给定温度80-100℃时，元件中的液体体积变小，元件收缩，阀瓣打开冷凝水排出，反之，当冷凝水反蒸汽高于80-100℃时，元件彭胀，阀瓣关闭，阻止了介质流出，可通过阀门的调节机构，调整80-100℃中任意给定角度。

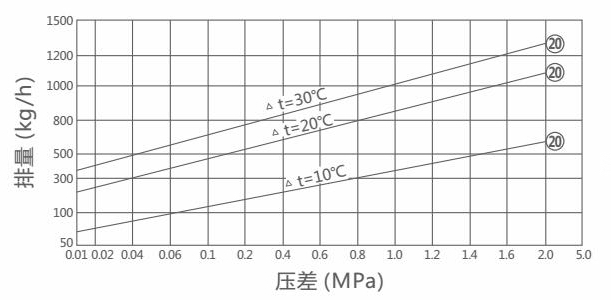

排量图



结构分析图



主要零部件

序号	名称	材料
1	尾螺	Q235
2	垫片	PTFE
3	滤网	304
4	垫片	H62
5	封圈	304
6	弹簧	304
7	阀体	WCB
8	波纹管	304
9	螺帽	Q235
10	封圈	304
11	垫片	PTFE
12	调节螺杆	304
13	橡胶圈	橡胶
14	铜螺母	H62
15	套	304

注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
     2、压差是指疏水阀的入口端与出口端的压力差

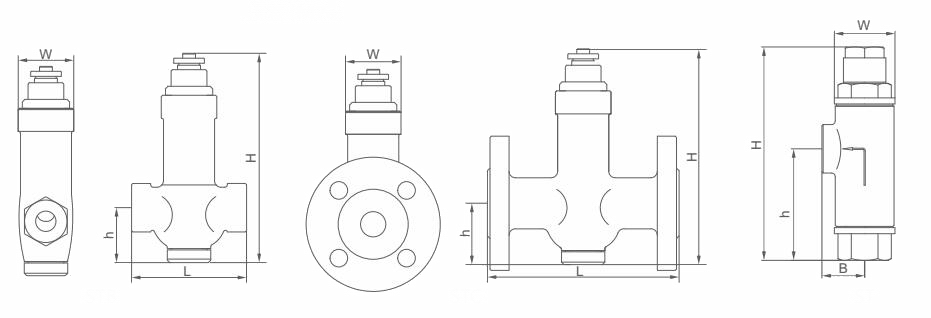

外形结构图

主要外形尺寸

型号	口径DN	L	H	h	W
CS44H	15	150	117	43	44
	20	150	165	48	44
	25	160	170	53	44
	32	230	136	72	48
	40	230	136	72	48
	50	230	235	82	50
	65	230	235	82	62
	80	310	320	113	75
	100	310	320	113	95

主要外形尺寸

型号	口径DN	L	H	h	W
CS14H	15	90	150	43	44
	20	100	150	48	48
	25	120	165	48	50
	32	130	175	72	62
	40	140	185	72	62
	50	160	195	82	75

主要外形尺寸

型号	口径DN	L	H	h	W
CS16	15	35	176	92	49
	20	35	176	92	49
	25	37	190	102	57
SC	15	35	150	63	49
	20	35	150	63	49
	25	37	165	71	57




声明：【CS44H液体膨胀式蒸汽疏水阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的CS44H液体膨胀式蒸汽疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
