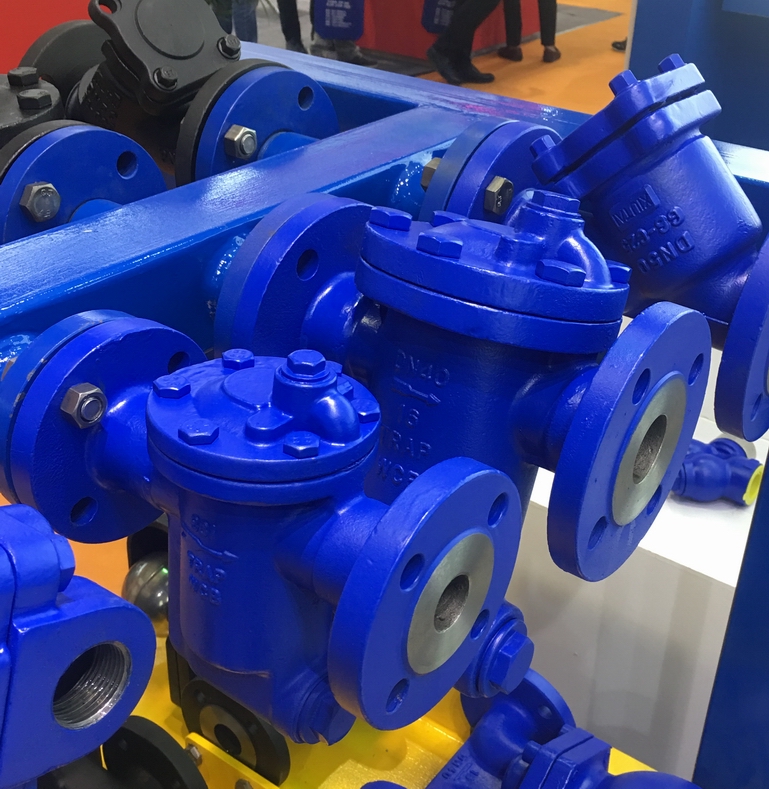

产品名称：	浮球式疏水阀	产品型号：	CS41H
公称通径：	DN15～DN150	结构形式：	浮球式
公称压力：	1.6MPa～2.5MPa～4.0MPa	连接方式：	法兰、内螺纹
适用温度：	-29ºC～+425ºC	驱动方式：	自动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽等	生产厂家：	浦首阀门

产品说明

CS41H浮球式疏水阀用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置，无汽锁现象，工作平衡无噪音。能连续排水、性稳定、排水量大、漏水量小。

工作原理

    该阀利用浮力原理，浮球根据凝结水量的多少随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重降到底部，关闭排水阀座孔。由于排水阀座孔在凝结水水位以下，水汽自然分离，形成水封，达到无蒸汽泄漏。

产品特点

1、能连续排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
2、蒸汽压力变化时不受影响浮球能自动调节阀座孔的开度，工作连续，性能稳定。
3、排空气性能好有自动或手动排空气装置，无气锁现象，工作平稳无噪音。

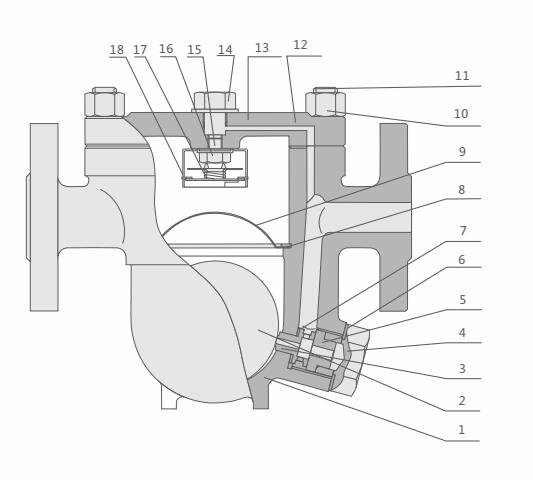

结构分解图



主要零部件

序号	名称	材料
1	阀体	WCB
2	浮球	304
3	封圈	2Cr13
4	尾螺	2Cr13
5	并冒	2Cr13
6	平垫圈	H62
7	平垫圈	H62
8	挡圈	65Mn
9	滤网	304
10	螺母	45
11	螺柱	35CrMoA
12	石墨封圈	304+石墨
13	阀盖	A105
14	螺堵头	2Cr13
15	阀座	Q235
16	磨合膨胀片	304
17	弹簧	304
18	保护套	304

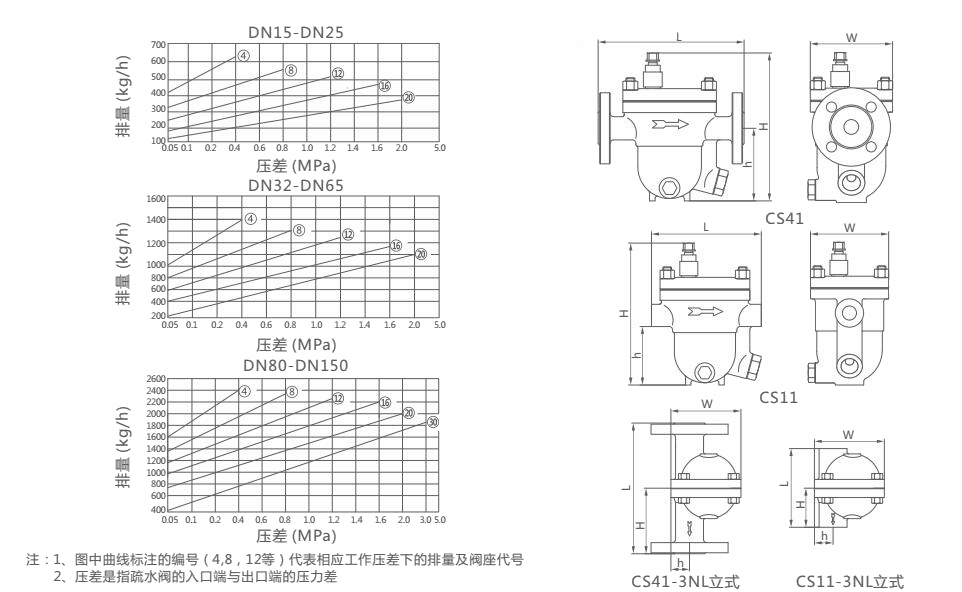

外形结构图



主要外形尺寸

产品型号 Produstion Type	口径	尺寸Dimensions
	DN	L	H	D	D1	D2	b	f	Z-φd
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B	15	195	195	95	65	45	14	2	4-φ14
	20	195	200	105	75	55	14	2	4-φ14
	25	215	225	115	85	65	14	2	4-φ14
CS41H-16C、25 C、40C CS41H-16D、25 D、40D	25	270	245	115	85	65	14	2	4-φ14
	32	270	250	135	100	78	16	2	4-φ18
	40	280	290	145	110	85	16	3	4-φ18
	50	290	300	160	125	100	16	3	4-φ18
CS41H-16C、25C CS41H-16F、25F	50	410	380	160	125	100	16	3	4-φ18
	65	410	380	180	145	120	18	3	4-φ18
	80	430	420	195	160	135	20	3	8-φ18
	100	430	440	215	180	155	20	3	8-φ18
	125	480	510	245	210	185	22	3	8-φ18
	150	480	510	280	240	210	24	3	8-φ23

声明：【CS41H浮球式疏水阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的CS41H浮球式疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
