产品详情

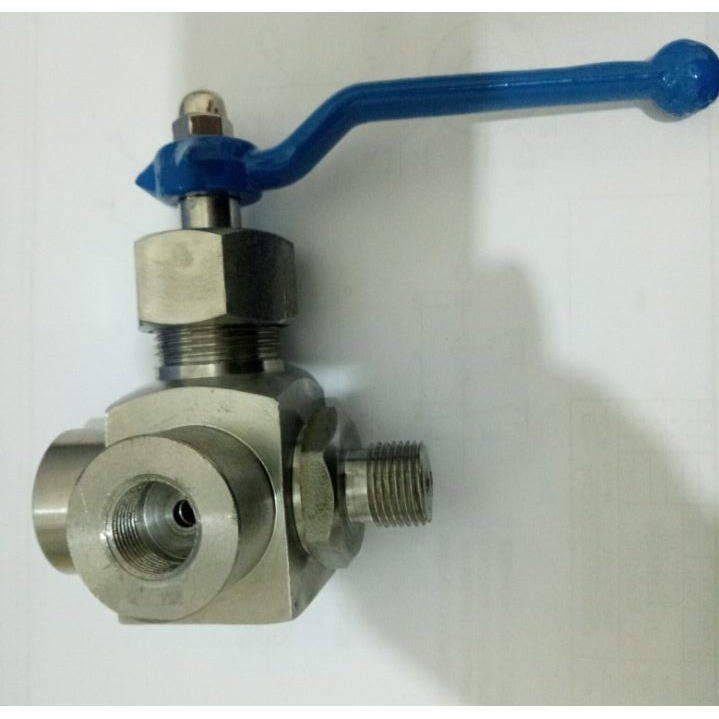

产品名称：X14H压力表旋塞阀

产品型号：X14H
产品口径：DN15
产品压力：1.6MPa～2.5MPa～4.0MPa～6.4MPa
产品材质：铸钢、不锈钢
产品名称：压力表旋塞阀 产品型号：X14H 公称通径：DN15结构形式：圆柱形或圆锥形公称压力：1.6MPa～2.5MPa～4.0MPa～6.4MPa连接方式：螺纹适用温度：-29ºC～+4
产品名称：压力表旋塞阀 产品型号：X14H
公称通径：DN15结构形式：圆柱形或圆锥形
公称压力：1.6MPa～2.5MPa～4.0MPa～6.4MPa连接方式：螺纹
适用温度：-29ºC～+425ºC驱动方式：手动
阀体材质：铸钢、不锈钢制造标准：国标GB、德国DIN、美国API、ANSI
适用介质：水、油、蒸汽等生产厂家：浦首阀门

产品说明

X14H压力表旋塞阀能够对阀位进行快速准确的判断，对压力表的测量准确度进行在线判断，对压力表进行在线校验，压力表在线拆除时阀门自动关闭，对压力表的取压信号进行缓冲及降温。广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

性能规范

型号公称压力PN(MPa)试验压力PS(MPa)工作温度(℃)适用介质
壳体（水）密封（水）
X14H-4.0C
X13H-4.0C		1.6~6.42.0~7.01.6~6.4≤300水、蒸汽、油品等
X14H-4.0T
X13H-4.0T		1.6~6.42.0~7.01.6~6.4
X14H-4.0P
X13H-4.0P		1.6~6.42.0~7.01.6~6.4硝酸类

零件材料

零件名称阀体塞子填料压盖填料
X14H-4.0C
X13H-4.0C		铸钢铸钢铸钢石墨
X14H-4.0T
X13H-4.0T		铸铜铸铜铸铜
X14H-4.0P
X13H-4.0P		不锈钢不锈钢不锈钢

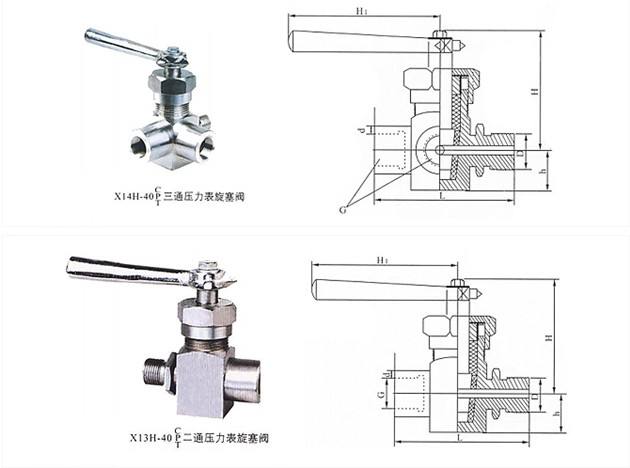

外形结构图

 X14H压力表旋塞阀(图1)

主要外形尺寸

型号尺寸（mm）
DLGdhHH1
X14H-4.0C
X13H-4.0C		G1/29120×1.56.52585123
X14H-4.0T
X13H-4.0T
X14H-4.0P
X13H-4.0P


声明：【X14H压力表旋塞阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的X14H压力表旋塞阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
