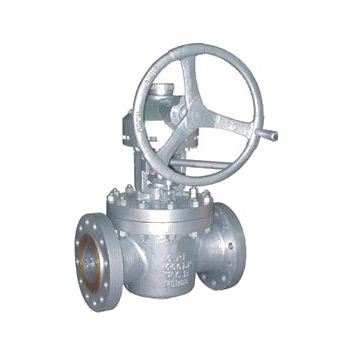

产品名称:X47H提升式旋塞阀
产品型号:X47H
产品口径:DN40~DN450
产品压力:150LB~300LB~600LB~900LB~1500LB
产品材质:铸钢、不锈钢
产品口径:DN40~DN450
产品压力:150LB~300LB~600LB~900LB~1500LB
产品材质:铸钢、不锈钢
产品名称:提升式旋塞阀 产品型号:X47H 公称通径:DN40~DN450结构形式:圆柱形或圆锥形公称压力:150LB~300LB~600LB~900LB~1500LB连接方式:法兰适用温度:-29&
产品说明X47H提升式旋塞阀采用了先提升后启闭的阀门操作方式,大大减少了旋塞阀的启闭力矩,而且不同于传统旋塞阀采用矩形缩径通道,该阀门通常采用圆形通道,使旋塞阀的流体阻力大大减少,金属硬密封提升式旋塞阀兼有球阀与闸阀的有点,能用于高温、高压工况,大大扩展了旋塞阀的使用范围。结构特点1、提升式旋塞阀启闭时先提升旋塞,使旋塞与阀座密封面相脱离,然后 90°旋转旋塞,使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离,故阀门的启闭非常轻松,而且密封面在开启或关闭过程中不易擦伤,阀门使用寿命长。2、提升式旋塞阀无论处在开启状态或关闭状态,密封面均受到保护,不受介质冲刷,密封紧密可靠。 3、普通旋塞阀采用矩形流道,且流道面积缩减,有较大的流体阻力损失,而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道,流体阻力最小。 4、提升式旋塞阀结构紧凑,体积小,与闸阀相比,阀门的高度尺寸大大减小,与截止阀相比,流体阻力大大减小。 5、与普通旋塞阀相比,提升式旋塞阀适用的压力及温度范围更大。 6、提升式旋塞阀两侧阀座密封面均可密封,阀门的安装与使用不受介质流向的限制。 7、提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使旋塞阀具有更好的密封性能。 8、阀座密封面凸起,便于密封面清洗,密封面上不易积存结晶介质或固体颗粒。 标准规范
性能规范
零部件材料
外形结构图主要外形尺寸150LB
主要外形尺寸300LB
主要外形尺寸600LB
主要外形尺寸900LB
|
