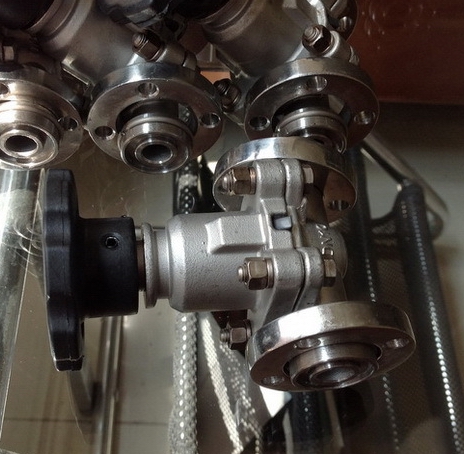

产品名称：GM高真空隔膜阀
产品型号：G61F
产品口径：DN10～DN50
产品压力：真空负压0.1MPa
产品材质：铸钢、不锈钢
产品口径：DN10～DN50
产品压力：真空负压0.1MPa
产品材质：铸钢、不锈钢
产品名称：高真空隔膜阀 产品型号：G61F 公称通径：DN10～DN50结构形式：隔膜式公称压力：真空负压0.1MPa连接方式：活套法兰、快卸法兰、焊接适用温度：-29ºC～+180&ord
产品说明GM高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。适用的工作介质为空气及非腐蚀性气体。技术性能

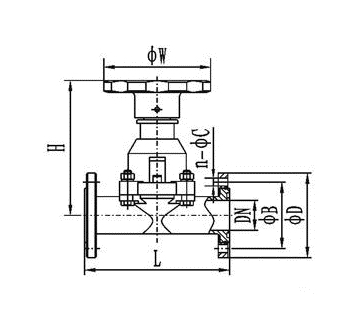

外形结构图 活套法兰连接及外形尺寸

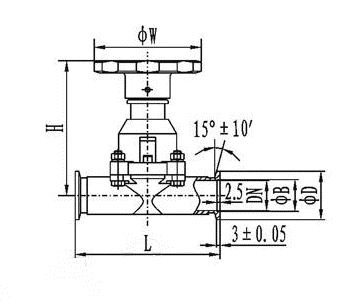

外形结构图 快卸法兰(KF)连接及外形尺寸

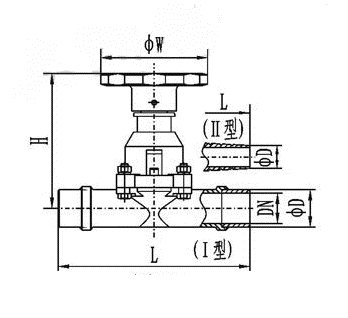

外形结构图 焊接式主要外形尺寸
|
