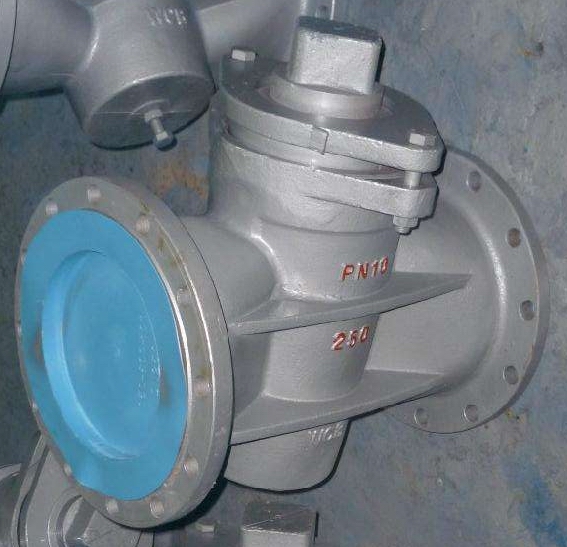

产品名称：	铸钢旋塞阀	产品型号：	X44W、X43W
公称通径：	DN15～DN300	结构形式：	圆柱形或圆锥形
公称压力：	1.0MPa	连接方式：	法兰、内螺纹
适用温度：	-29ºC～+200ºC	驱动方式：	手动
阀体材质：	铸钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽等	生产厂家：	浦首阀门

产品说明

X44W、X43W铸钢旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

工作原理

它的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧。最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。

产品特点

1、旋塞阀用于经常操作，启闭迅速、轻便。
2、旋塞阀流体阻力小。
3、旋塞阀结构简单，相对体积小，重量轻，便于维修。
4、密封性能好。
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。

性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X44W-1.0C	1.0	1.5	1.1	水、蒸汽、油品	≤100
X14W-1.0C	1.0	1.5	1.1	水、蒸汽、油品	≤100
X43W-1.0C	1.0	1.5	1.1	水、蒸汽、油品	≤100
X13W-1.0C	1.0	1.5	1.1	水、蒸汽、油品	≤100

主要材料

零件名称	阀体	塞子	填料压盖	填料
X44W-1.0C	铸钢	铸钢	铸钢	油浸石棉盘根 柔性石墨
X14W-1.0C	铸钢	铸钢	铸钢
X43W-1.0C	铸钢	铸钢	铸钢
X13W-1.0C	铸钢	铸钢	铸钢

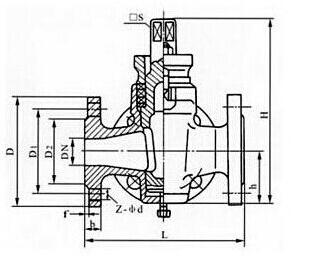

外形结构图



主要外形尺寸

公称压力 PN（MPa）	公称通径 DN（mm）	尺寸（mm）
		L	D	D1	D2	z-φd	□s	h	H
X44W-1.0C	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760

外形结构图



主要外形尺寸

公称压力 PN（MPa）	公称通径 DN（mm）	管螺纹 G	尺寸（mm）
			H	L	h	□S
X14W-1.0C	15	1/2	117	85	30	12
	20	3/4	126	90	34	16
	25	1	160	110	42	18
	32	11/4	176	130	48	18
	40	11/2	210	150	64	26
	50	2	238	170	76	28
	65	21/2	250	220	80	30
	80	3	340	250	115	38
	100	4	350	300	125	42

外形结构图



主要外形尺寸

型号	公称通径 DN（mm）	尺寸（mm）
		L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0C	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760

外形结构图



主要外形尺寸

型号	公称通径 DN（mm）	管螺纹 G	尺寸（mm）
			L	□S	□S1	h2	H
X13W-1.0C	15	1/2	85	30	12	26	99
	20	3/4	90	36	16	34	124
	25	1	110	46	18	38	133
	32	11/4	130	55	18	45	152
	40	11/2	150	60	26	55	212
	50	2	170	75	28	74	260
	65	21/2	220	90	32	82	295
	80	3	250	105	36	125	327
	100	4	300	140	46	135	425

声明：【X44W,X43W铸钢旋塞阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的X44W,X43W铸钢旋塞阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
