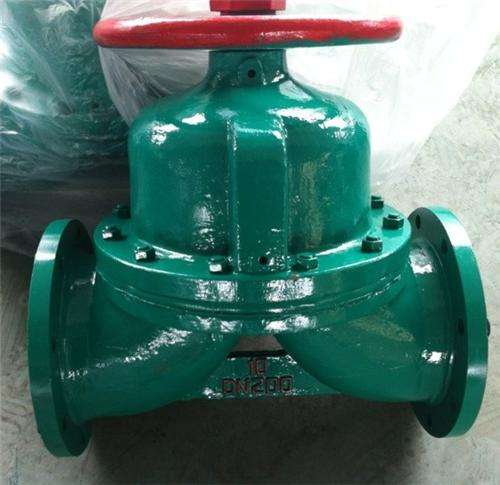

产品名称：	衬胶隔膜阀	产品型号：	G41J
公称通径：	DN25～DN400	结构形式：	隔膜式
公称压力：	0.6MPa～1.0MPa～1.6MPa	连接方式：	法兰
适用温度：	-29ºC～+180ºC	驱动方式：	手动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体	生产厂家：	浦首阀门

产品说明

G41J衬胶隔膜阀是一种特殊形式的截断阀，启闭件采用EPDM橡胶材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏，阀体流道采用全衬胶设计，避免阀体受工况介质腐蚀，增加了阀门使用寿命。衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体，内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。

结构特点

1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

型号编制

手动	G41J(堰式)	手动	G641J(往复式)
	G41F5(堰式)		G641F5(往复式)
	G45J(直流式)		G6B41F(常闭式)
	G45F5(直流式)		G6B41F5(常闭式)
电动	G9B41J(防爆式)	电动	G941J(普通型)
	G9B41F5(防爆式)		G941F5(普通型)

标准规范

遵循规范	STANDARD
设计与制造	GB12239
结构长度	GB1221/JB1688
法兰尺寸	JB78/JB79(GB　HG　SH)
压力试验	GB/T13927
标签	GB12220
供货	GB/T12252

零部件材料

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳钢
		Z	C	P	R	PL	RL
1	阀体、阀盖、阀瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	35	1Cr13	1Cr18Ni19Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里层	FEP（F46） PFA PCTFE（F3）
4	隔膜	FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）
5	阀杆螺母	ZCuAL10Fe3 ZCuAL10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手轮	HT200	HT200	WCC	WCC	WCC	WCC

外形结构图



主要外形尺寸

型号	公称通径DN(mm)	尺寸（㎜）
		L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41J10	15	125	95	65	120	4-φ14	-	-	-	-	3.8
	20	135	105	75	120	4-φ14	-	-	-	-	4.2
	25	145	115	85	120	4-φ14	121	135	-	-	4.5
	32	160	1135	100	120	4-φ18	132	150	-	-	7
	40	180	145	110	140	4-φ18	156	176	-	-	9
	50	210	160	125	140	4-φ18	169	195	-	-	12
	65	250	180	145	200	4-φ18	202	236	-	-	18
	80	300	195	160	200	4-φ18	216	256	-	-	24.5
	100	350	215	180	280	8-φ18	270	322	-	-	38.5
	125	400	245	210	320	8-φ18	338	406	-	-	60
	150	460	280	240	320	8-φ23	384	464	-	-	82
G41J	200	570	335	295	400	8-φ23	518	638	-	-	149
	250	680	390	350	500	12-φ23	598	734	-	-	240
	300	790	440	400	560	12-φ23	698	778	-	-	350
	350	900	500	460	560	16-φ23	723	883	-	-	392
	400	1000	565	515	640	16-φ25	868	1078	-	-	585
G45J-10	32	180	135	100	120	4-φ18	-	-	-	-	7
	40	180	145	110	140	4-φ18	-	-	203	216	8.5
	50	210	160	125	140	4-φ18	-	-	213	229	14
	65	250	180	145	200	4-φ18	-	-	248	268	18
	80	300	195	160	200	4-φ18	-	-	281	305	30
	100	350	215	180	280	8-φ18	-	-	332	362	43
	125	400	245	210	320	8-φ18	-	-	-	-	67
	150	460	280	240	320	8-φ23	-	-	450	496	80
	200	570	335	295	400	8-φ23	-	-	594	654	150.2
	250	680	390	350	500	12-φ23	-	-	695	771	238

声明：【G41J衬胶隔膜阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的G41J衬胶隔膜阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
