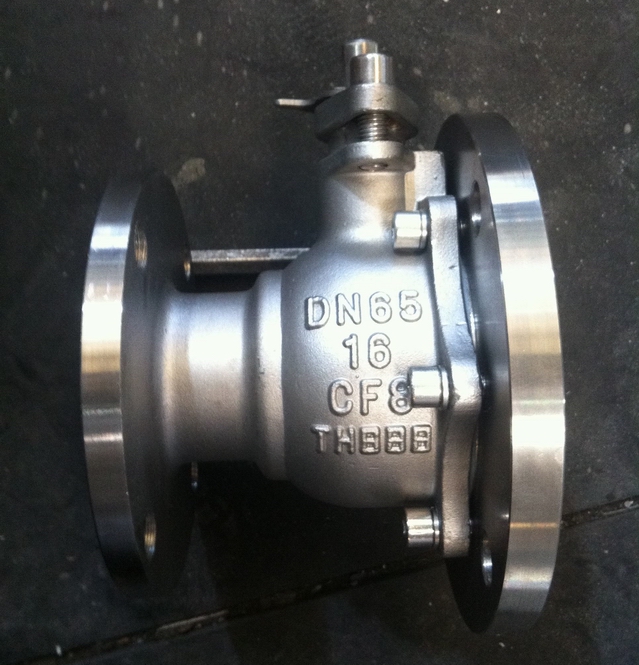

产品名称：	放料球阀	产品型号：	FQ41F
公称通径：	DN25～DN200	结构形式：	球形
公称压力：	1.6MPa～2.5MPa～4.0MPa	连接方式：	法兰
适用温度：	-29ºC～+180ºC	驱动方式：	手动、气动、电动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、液体、颗粒状颗粒等	生产厂家：	浦首阀门

产品说明

FQ41F放料球阀两端法兰大小不等，一端为标准法兰，一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底，阀座与端面法兰距离近，物料滞留少，结构紧凑,密封性能优越，其启闭件球体与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性。FQ41F放料球阀主要用于精细化工、制药、化工行业反应锅上，也可用在细软颗粒介质输送，采用PPL密封材料，更具耐磨，是牙膏行业真空制膏锅放料的最理想产品。

制造规范

设计标准：GB/T 12237-1989
结构长度：Q/OLF002-03
连接端标准：GB/T 7307、GB/T 79、ISO 2852
试验标准：JB/T 9092-1999

主要零部件

序号	零件名称	材料名称
		FQ41F-P	FQ41F-R	FQ41F-PL	FQ41F-RL
1	阀体/阀盖	CF8	CF8M	CF3	CF3M
2	球体/阀杆	CF8	CF8M	CF3	CF3M
3	填料压盖	CF8	CF8M	CF3	CF3M
4	填料	PTFE(F4)聚四氟乙烯
5	螺栓	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
6	紧固螺母	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9

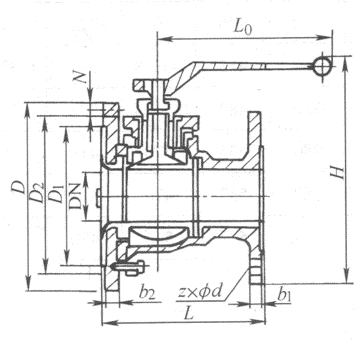

外形结构图



主要外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	主要尺寸(mm)									重量 (kg)
		L	D	D1	D2	Z-φd	f	b	D0	H
1.0	25/50	125	115/140	85/110	65/90	4-14/4-14	3/3	17/17	180	105	6
	32/65	135	140/160	100/130	78-110	4-18/4-14	3/3	19/17	180	120	7.5
	40/65	150	150/160	110/130	85/110	4-18/4-14	3/3	19/17	225	140	10
	40/80	150	150/190	110/150	85/125	4-18/4-14	3/3	19/19	225	140	10
	50/80	165	165/190	125/170	100/145	4-18/4-18	3/3	21/19	225	150	16
	50/100	165	165/210	125/170	100/145	4-18/4-18	3/3	21/19	225	150	16
	65/100	180	185/210	145/170	120/145	4-18/4-18	3/3	21/19	360	160	20.5
	65/125	180	185/240	145/200	120/175	4-18/4-18	3/4	21/20	360	160	20.5
	80/125	240	200/240	160/200	135/175	8-18/8-18	3/4	21/20	420	215	31
	80/125	240	200/265	160/225	135/200	8-18/8-18	3/4	21/22	420	215	31
	100/150	260	220/265	180/225	155/200	8-18/8-18	3/4	23/22	420	240	43
	100/200	260	220/320	180/280	155/255	8-18/8-18	3/4	23/24	420	240	43



声明：【FQ41F放料球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的FQ41F放料球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
