产品名称：	衬氟放料球阀	产品型号：	FQ41F46
公称通径：	DN25～DN200	结构形式：	球形
公称压力：	1.6MPa～2.5MPa～4.0MPa	连接方式：	法兰
适用温度：	-29ºC～+180ºC	驱动方式：	手动、气动、电动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、液体、颗粒状颗粒等	生产厂家：	浦首阀门

产品说明

FQ41F46衬氟放料球阀适用在-50℃～150℃的各种浓度的水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

产品特点

1、采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质；
2、采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护；
3、流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
4、.开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作；
5、采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏；
6、可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作；
7、球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性；

衬里材料

聚三氟乙烯 PCTEF (F3)	适用介质：各种有机溶剂，无机腐蚀液(氧化性酸类) 使用温度：-195~120特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些
聚全氟乙烯FEP (F46)	适用介质：任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。使用温度： -85~150特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性 高，有极好的耐候性和辐射性。
聚烯烃PO	适用介质：各种浓度的酸碱盐及某些有机溶剂。 使用温度：-58~80特点：是目前世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。
聚偏氯乙烯 PVDF(F2)	使用介质：耐大多数化学药品和溶剂，使用温度：-70~100特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，最大特 点是韧性好，易成型。
聚四氯乙烯 PTFE(F4)	使用介质：强酸，强碱，强氧化剂等。使用温度：-200~180特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。
聚氯乙烯: 硬质)PVC	适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。使用温度：0-55特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接及粘合，价格较低。
聚丙烯： RPP	适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。使用温度：-14~80特点：最轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。

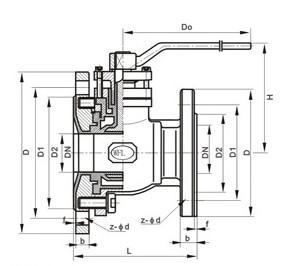

外形结构图



主要外形尺寸

公称通径		PN1.6(MPa) 主要外形尺寸和连接尺寸 (mm)									重量
DN		L	D	D1	D2	f	b	z-φd	D0	H	kg
32		140	135/160	100/130	78/115	3/3	18/20	4-φ14/4-φ18	200	130	9
40		160	145/185	110/150	85/125	3/4	18/22	4-φ18/4-φ18	230	135	15
79 标	50	170	160/205	125/170	100/140	3/4	20/24	4-φ18/4-φ18	250	140	18
	80	200	195/245	160/200	130/175	4/5	22/26	4-φ18/8-φ18	300	205	35
69 标	50	170	160/230	125/190	100/140	3/4	20/24	4-φ18/8-φ14	250	140	18
	80	200	195/245	160/210	130/175	4/5	22/26	4-φ18/10-φ14	300	205	35
100		280	215/280	180/240	150/210	4/5	24/28	8-φ18/8-φ23	350	230	44



声明：【FQ41F46衬氟放料球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的FQ41F46衬氟放料球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
